ГОСТ 103-2006 Прокат сортовой стальной горячекатаный полосовой. Сортамент

М  Е  Ж  Г  О  С  У  Д  А  Р  С  Т  В  Е  Н  Н  Ы  Й     С  Т  А  Н  Д  А  Р  Т

ПРОКАТ СОРТОВОЙ СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ ПОЛОСОВОЙ

Сортамент

Hot-rolled steel strips. Dimensions

МКС 77.140.60

Дата введения 2009-07-01

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0—92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2—97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Научно-исследовательским институтом «УкрНИИМет» Украинского государственного научно-технического центра «Энергосталь»; Межгосударственным техническим комитетом по стандартизации МТК 327 «Прокат сортовой, фасонный и специальные профили»

2 ВНЕСЕН Государственным комитетом Украины по вопросам технического регулирования и потребительской политики

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 30 от 7 декабря 2006 г.)

За принятие стандарта проголосовали:

4 Настоящий стандарт соответствует региональному стандарту ЕН 10058:2003 «Горячекатаные плоские прутки из стали общего назначения. Размеры и предельные отклонения по форме и размерам» (EN 10058:2003 «Hot rolled flat steel bars for general purposes — Dimensions and tolerances on shape and dimensions») в части требований к сортаменту. Степень соответствия — неэквивалентная (NEQ)

5 Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. № 445-ст межгосударственный стандарт ГОСТ 103—2006 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.

6 ВЗАМЕН ГОСТ 103—76

1 Область применения

Настоящий стандарт распространяется на сортовой стальной горячекатаный полосовой прокат (далее - прокат) общего назначения и стальной полосовой прокат для гаек толщиной от 4 до 80 мм включительно и шириной от 10 до 200 мм включительно.

2 Классификация. Основные параметры и размеры

2.1 Прокат подразделяют:

- по назначению:

• общего - ОН;
• для горячей штамповки гаек - ГШГ;
• для холодной штамповки гаек - ХШГ;

- по точности прокатки:

по толщине:

• повышенной - БТ1, БТ2, БТ3;
• обычной - ВТ1, ВТ2, ВТ3;

по ширине:

• повышенной - БШ1, БШ2, БШ3;
• обычной - ВШ1, ВШ2, ВШ3;

по длине:

• мерной - МД;
• мерной с немерной длиной - МД1*;
• кратной мерной - КД;
• кратной мерной с немерной длиной - КД1*;
• немерной - НД;
• ограниченной в пределах немерной - ОД;
• ограниченной с немерной длиной - ОД1*;
• в рулонах - РД;

- по предельным отклонениям по длине проката мерной и кратной мерной длины по группам: БД и ВД;

- по притуплению углов на группы: БУ и ВУ;

- по требованию к серповидности:

• высокое - AC;
• повышенное - БС;
• обычное - ВС;

- по виду плоскостности:

• особо высокой - ПО;
• высокой - ПВ;
• нормальной - ПН.

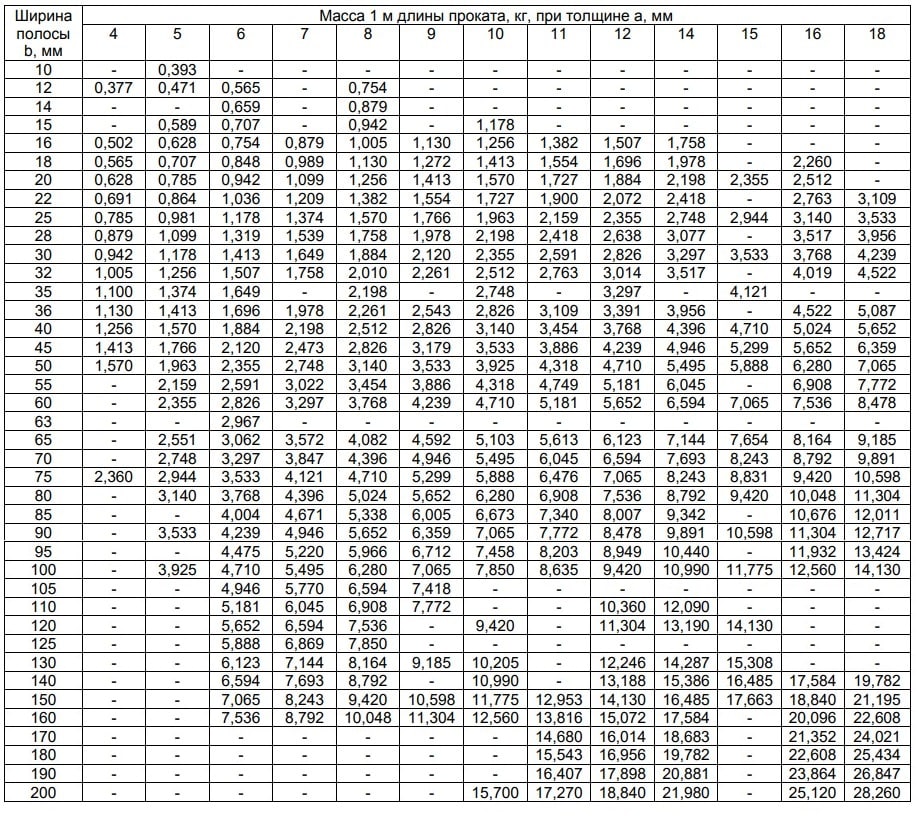

2.2 Форма поперечного сечения, толщина, ширина и масса 1 м длины проката должны соответствовать указанным на рисунке 1 и в таблице 1.

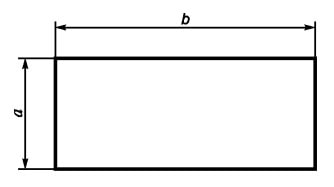

Рисунок 1

Таблица 1

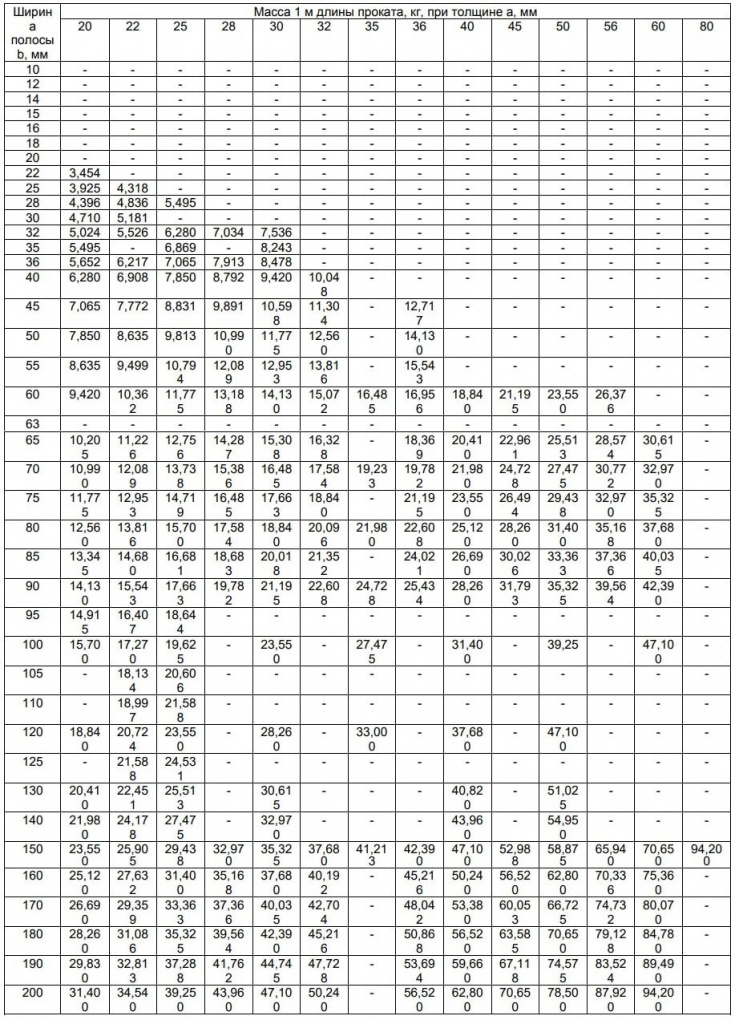

Окончание таблицы 1

П р и м е ч а н и я:

1 Масса 1 м длины проката вычислена по номинальным размерам и является справочной величиной. Плотность стали принята равной 7,85 г/см³.

2 Знак "-" указывает, что данный параметр не нормируется.

3 По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют промежуточных размеров по толщине и ширине и в том числе кратных 0,5 мм с предельными отклонениями по ближайшему меньшему размеру.

2.3 По требованию потребителя (по согласованной спецификации) прокат изготовляют:

толщиной 4 и 5 мм всех ширин;

толщиной до 36 мм включительно и шириной 56 мм;

размерами а х b, мм:

8 x 17; 12 x 27; 13 x 22; 13 x 25; 15 x 25; 17 x 25; 17 x 28; 17 x 30; 19 x 25; 19 x 28; 19 x 34; 23 x 27; 23 х 36; 24 х 32; 24 х 39; 24 х 55; 26 х 36; 26 х 44; 27 х 34; 28 х 17; 32 х 39; 34 х 24; 34 х 39.

2.4 Предельные отклонения по толщине проката общего назначения и для горячей штамповки гаек не должны превышать значений, указанных в таблице 2.

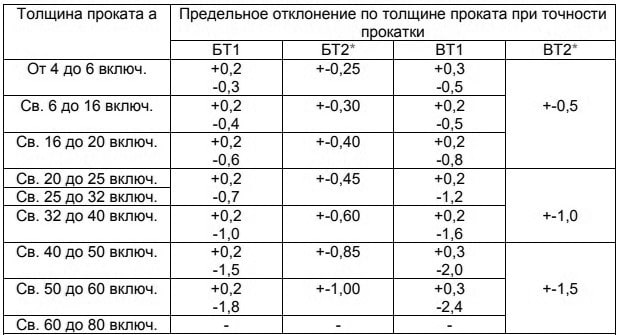

Таблица 2

В миллиметрах

______________________________
*По согласованию изготовителя с потребителем (по согласованной спецификации).

2.4.1 Прокат с точностью прокатки ВТ2 (таблица 2) допускается изготовлять с плюсовыми предельными отклонениями, равными сумме предельных отклонений по толщине (ВТЗ).

2.4.2 По требованию потребителя (по согласованной спецификации) прокат толщиной свыше 16 до 20 мм включительно изготовляют с предельными отклонениями по толщине +0.30 мм (БТЗ).

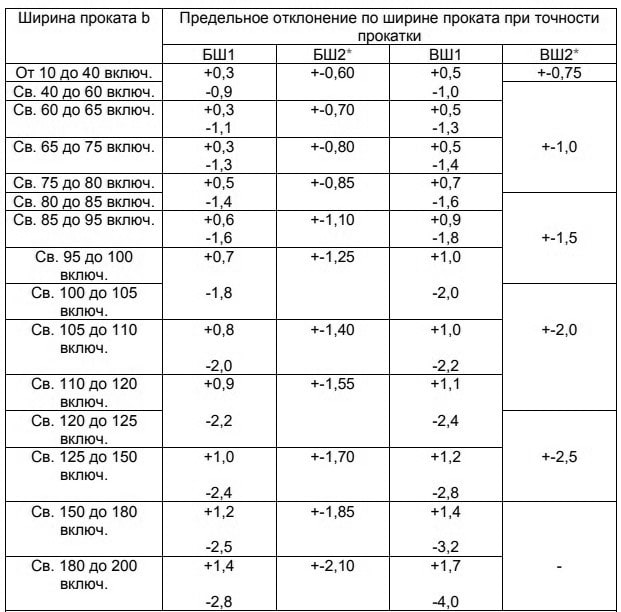

2.5 Предельные отклонения по ширине проката общего назначения и для горячей штамповки гаек не должны превышать значений, указанных в таблице 3.

Таблица 3

В миллиметрах

______________________________
* По согласованию изготовителя с потребителем (по согласованной спецификации).

2.5.1 Прокат с точностью прокатки ВШ2 (таблица 3) допускается изготовлять с плюсовыми предельными отклонениями, равными сумме предельных отклонений по ширине (ВШЗ).

2.5.2 По требованию потребителя (по согласованной спецификации) прокат шириной от 12 до 40 мм включительно изготовляют с предельными отклонениями по ширине +0.50 мм (БШЗ).

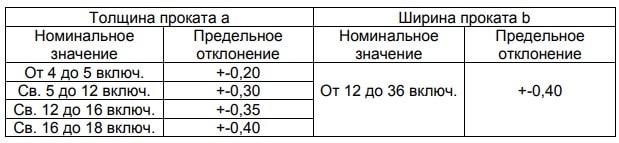

2.6 Предельные отклонения по толщине и ширине проката для холодной штамповки гаек не должны превышать значений, указанных в таблице 4.

Таблица 4

В миллиметрах

2.7 Выпуклость или вогнутость боковых граней проката не должна превышать предельных отклонений по ширине.

2.8 Прокат изготовляют длиной:

- от 2 до 12 м включительно - из углеродистой стали обыкновенного качества, низколегированной и фосфористой;

- от 2 до 6 м включительно - из углеродистой качественной и легированной стали.

По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют немерной длиной в пределах от 3 до 13 м включительно, при этом 10% прутков от массы партии могут иметь меньшую длину, но не менее 75% минимальной длины.

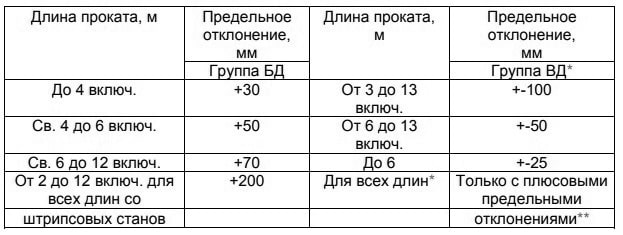

2.9 Предельные отклонения на изготовляемую длину проката мерной или кратной мерной длины не должны превышать значений, указанных в таблице 5.

Таблица 5

______________________________
* По согласованию изготовителя с потребителем (по согласованной спецификации).
** Плюсовые предельные отклонения по длине равны по величине сумме предельных отклонений.

2.10 По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют в рулонах.

2.11 Притупление углов для проката группы ВУ не должно превышать 0,2 толщины, но не более 3 мм.

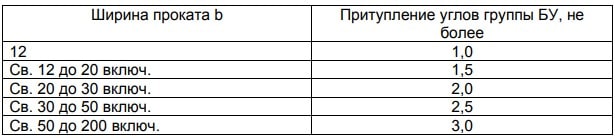

По согласованию изготовителя с потребителем (по согласованной спецификации) притупление углов для проката группы БУ толщиной свыше 4 мм не должно превышать значений, указанных в таблице 6.

Таблица 6

В миллиметрах

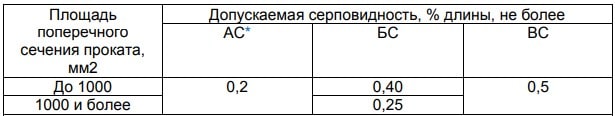

2.12 Серповидность проката не должна превышать значений, указанных в таблице 7.

Таблица 7

______________________________
* По требованию потребителя (по согласованной спецификации).
Примечание - Площадь поперечного сечения вычисляют по номинальным размерам.

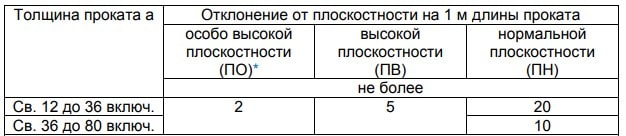

2.13 Отклонение от плоскостности проката толщиной свыше 12 мм не должно превышать значений, указанных в таблице 8.

Таблица 8

В миллиметрах

______________________________
* По согласованию изготовителя с потребителем (по согласованной спецификации).

Отклонение от плоскостности проката толщиной до 12 мм включительно не нормируют и не контролируют.

2.14 Форму поперечного сечения определяют двумя способами: разностью диагоналей или отклонением от прямого угла. Способ контроля выбирает изготовитель и указывает в документе о качестве.

2.14.1 Разность диагоналей в одном сечении не должна превышать удвоенной суммы предельных отклонений по ширине проката до 20 мм включительно, свыше 20 мм - суммы предельных отклонений по ширине проката.

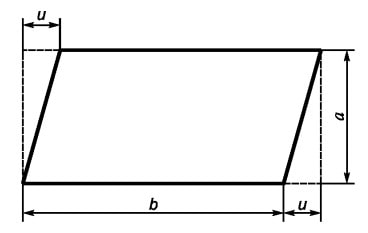

2.14.2 Отклонение от прямого угла u (рисунок 2) для проката толщиной от 40 до 80 мм включительно и шириной от 10 до 200 мм включительно не должно превышать значений, указанных в таблице 9.

Рисунок 2

Таблица 9

В миллиметрах

2.15 Размеры, притупление углов и серповидность проката измеряют на расстоянии не менее 100 мм от торца, а проката в рулонах - в любом месте, кроме первого и последнего витков.

2.15.1 По согласованию изготовителя с потребителем (по согласованной спецификации) размеры, притупление углов и серповидность проката измеряют на расстоянии не менее 150 мм от торца.

2.15.2 Длину измеряют по наибольшей грани проката.

2.15.3 Серповидность измеряют на длине изготовляемого проката, но не менее 1 м.

2.15.4 Отклонение от плоскостности проката измеряют на участке длиной 1 м на расстоянии не менее 1 м от торца.

Отклонение от плоскостности проката в рулонах не проверяют.

______________________________
* При поставке проката мерной с немерной длиной (МД1), кратной мерной с немерной длиной (КД1) и ограниченной с немерной длиной (ОД1) допускается наличие проката немерной длины в количестве не более 5% массы партии.
