ГОСТ 2591-2006 Прокат сортовой стальной горячекатаный квадратный. Сортамент

М  Е  Ж  Г  О  С  У  Д  А  Р  С  Т  В  Е  Н  Н  Ы  Й     С  Т  А  Н  Д  А  Р  Т

ПРОКАТ СОРТОВОЙ СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ КВАДРАТНЫЙ

Сортамент

Square hot-rolled steel bars. Dimensions

Дата введения 2009-07-01

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0—92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2—97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Научно-исследовательским институтом «УкрНИИМет» Украинского государственного научно-технического центра «Энергосталь», Межгосударственным техническим комитетом по стандартизации МТК 327 «Прокат сортовой, фасонный и специальные профили»

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 30 от 7 декабря 2006 г.)

За принятие стандарта проголосовали:

4 Настоящий стандарт соответствует региональному стандарту ЕН 10059:2003 «Прокат сортовой стальной горячекатаный квадратный общего назначения. Размеры и предельные отклонения по форме и размерам» (EN 10059:2003 «Hot rolled square steel bars for general purposes — Dimensions and tolerances on shape and dimensions») в части требований к сортаменту. Степень соответствия — неэквивалентный (NEQ)

5 Приказом Федерального агентства по техническому регулированию и метрологии от 9 сентября 2008 г. № 196-ст межгосударственный стандарт ГОСТ 2591—2006 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.

6 ВЗАМЕН ГОСТ 2591—88

1 Область применения

Настоящий стандарт распространяется на сортовой стальной горячекатаный прокат квадратного сечения (далее — прокат) с размерами сторон от 6 до 200 мм включительно.

Прокат размерами свыше 200 мм изготовляют по согласованию изготовителя с потребителем (по согласованной спецификации).

2 Классификация. Основные параметры и размеры

2.1 Прокат подразделяют:

- по точности прокатки:

• повышенной — Б1, Б2;
• обычной — В1, В2, ВЗ, В4, В5;

- по длине:

• мерной — МД;
• мерной с немерной длиной — МД1¹;
• кратной мерной — КД;
• кратной мерной с немерной длиной — КД1¹;
• немерной — НД;
• ограниченной в пределах немерной — ОД;
• ограниченной с немерной длиной — ОД1¹;
• в мотках — НМД;

- по предельным отклонениям по длине проката мерной и кратной мерной длины по группам: БД и ВД;

- по кривизне на классы: I, II, III, IV.

___________________

¹ При поставке проката мерной с немерной длиной (МД1), кратной мерной с немерной длиной (КД1) и ограниченной с немерной длиной (ОД1) допускается наличие проката немерной длины в количестве не более 5 % массы партии.

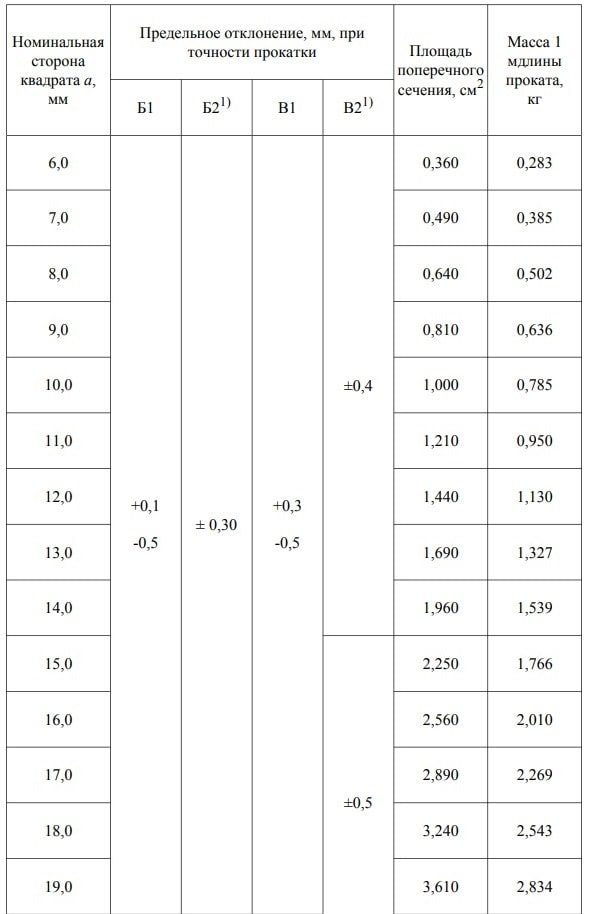

2.2 Номинальная сторона проката, предельные отклонения по ней, площадь поперечного сечения и масса 1 м длины проката должны соответствовать указанным на рисунке 1 и в таблице 1.

Рисунок 1

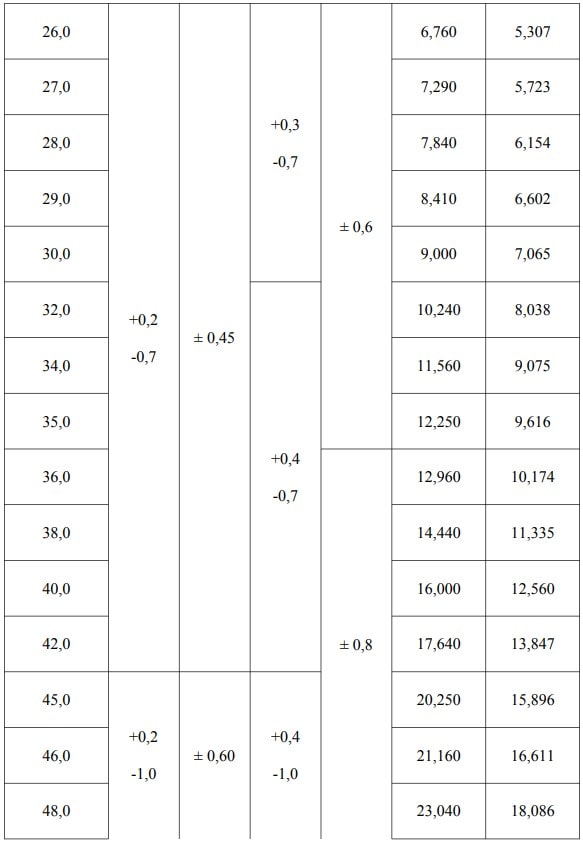

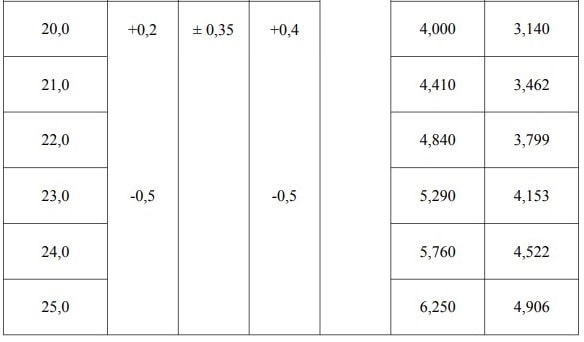

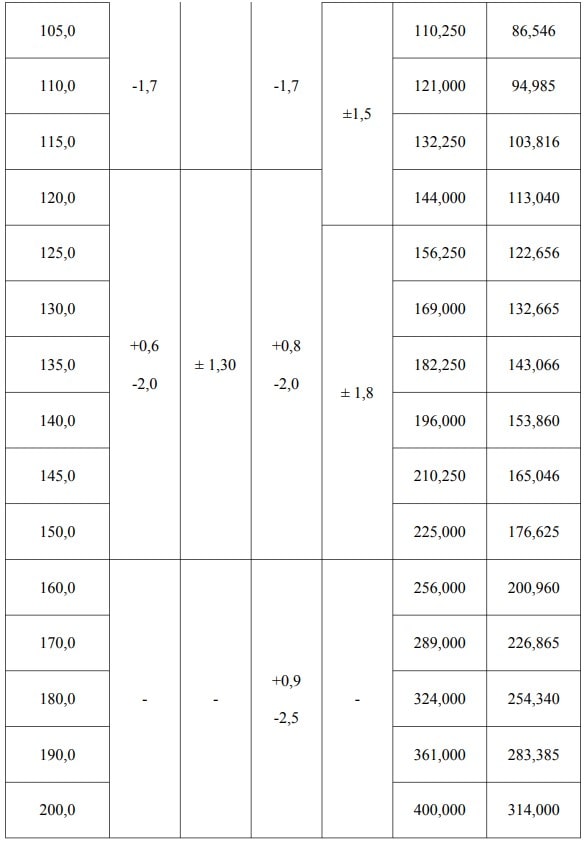

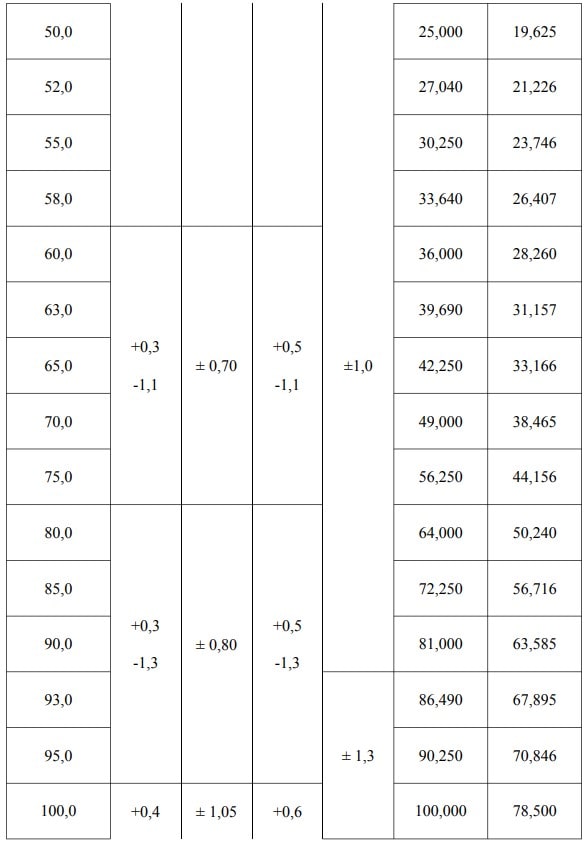

Т а б л и ц а  1

¹) По согласованию изготовителя с потребителем (по согласованной спецификации).

П р и м е ч а н и я

1 Площадь поперечного сечения и масса 1 м длины проката вычислены по номинальным размерам. При вычислении массы 1 м длины проката плотность стали принята равной 7,85 г/см3. Масса 1 м длины и площадь поперечного сечения проката являются справочными величинами.

2 По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют промежуточных размеров с предельными отклонениями по ближайшему меньшему размеру.


2.2.1 Прокат с точностью прокатки В2 (таблица 1) допускается изготовлять с плюсовыми предельными отклонениями, равными по величине сумме предельных отклонений по стороне квадрата (ВЗ).

2.3 По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют с плюсовыми предельными отклонениями (В4), указанными в таблице 2.

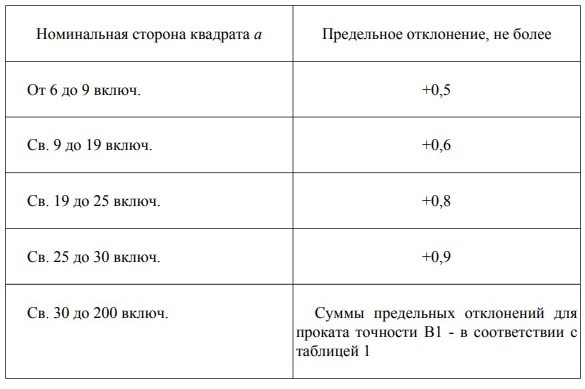

Т а б л и ц а  2

В миллиметрах

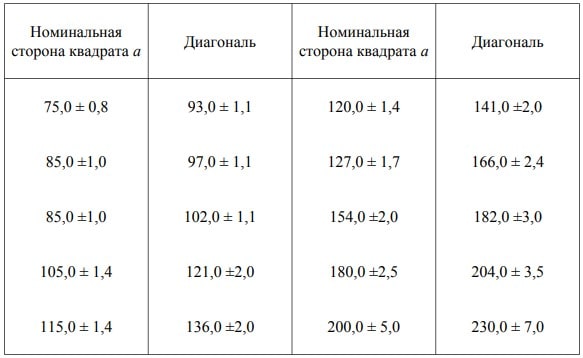

2.4 По согласованию изготовителя с потребителем (по согласованной спецификации) прокат (В5) изготовляют в соответствии с таблицей 3.

Т а б л и ц а  3

В миллиметрах

2.5 Прокат изготовляют в прутках. По согласованию изготовителя с потребителем (по согласованной спецификации) прокат со стороной квадрата до 42 мм включительно изготовляют в мотках.

2.6 Прокат изготовляют длиной:

• от 2 до 12 м включительно — из углеродистой обыкновенного качества и низколегированной стали;
• от 2 до 6 м включительно — из качественной углеродистой и легированной стали;
• от 1 до 6 м включительно — из высоколегированной стали.

По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют немерной длиной в пределах от 3 до 13 м включительно, при этом 10 % прутков от массы партии могут иметь меньшую длину, но не менее 75 % минимальной длины.

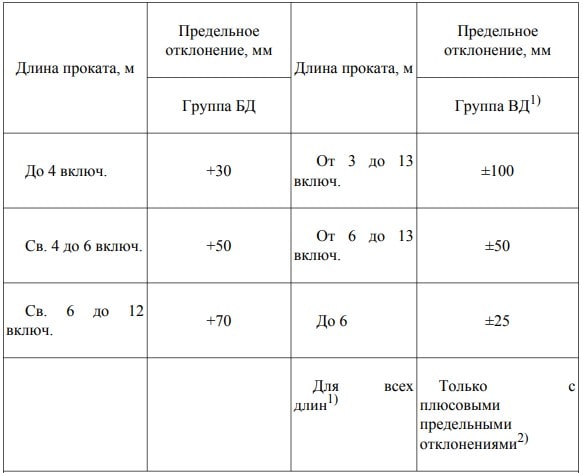

2.7 Предельные отклонения на изготовляемую длину проката мерной или кратной мерной длины не должны превышать значений, указанных в таблице 4.

Т а б л и ц а  4

¹) По согласованию изготовителя с потребителем (по согласованной спецификации).
²) Плюсовые предельные отклонения по длине равны по величине сумме предельных отклонений.

2.8 Притупление углов проката не должно превышать значений, указанных в таблице 5.

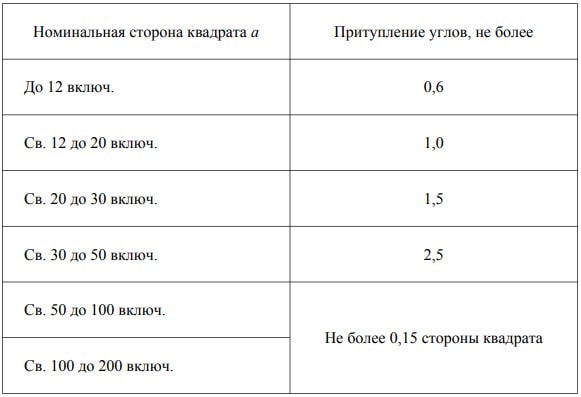

Т а б л и ц а  5

В миллиметрах

2.8.1 По согласованию изготовителя с потребителем (по согласованной спецификации) притупление углов проката со стороной квадрата свыше 50 мм до 100 мм включительно не должно превышать 3,0 мм, свыше 100 мм до 200 мм включительно — 4,0 мм.

2.8.2 Для проката со стороной квадрата до 50 мм включительно из легированной и высоколегированной стали притупление углов проката не должно превышать 0,15 стороны квадрата.

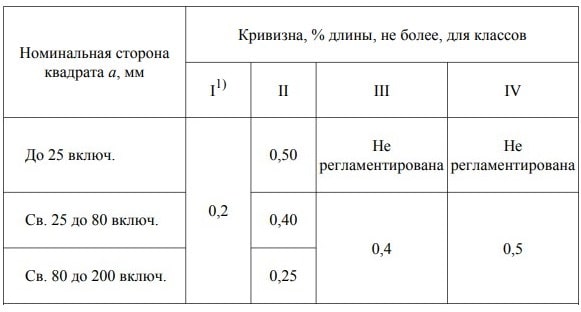

2.9 Кривизна проката не должна превышать значений, указанных в таблице 6.

Т а б л и ц а   6

¹) По требованию потребителя (по согласованной спецификации).


2.10 Форму поперечного сечения проката определяют двумя способами: разностью диагоналей или отклонением от прямого угла. Способ контроля выбирает изготовитель и указывает в документе о качестве.

2.10.1 Разность диагоналей в одном сечении не должна превышать удвоенной суммы предельных отклонений по стороне квадрата до 20 мм включительно, свыше 20 мм — суммы предельных отклонений по стороне квадрата.

По согласованию изготовителя с потребителем (по согласованной спецификации) разность диагоналей не должна превышать 70 % суммы предельных отклонений по стороне квадрата точности прокатки Б1 до 35 мм включительно, точности прокатки В1 — до 60 мм включительно.

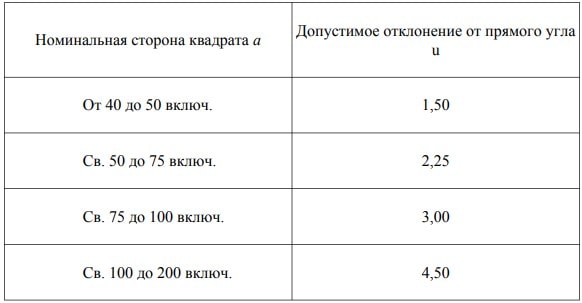

2.10.2 Отклонение от прямого угла (u) (рисунок2) для проката со стороной квадрата от 40 до 200 мм включительно не должно превышать значений, указанных в таблице 7.

Рисунок 2

Т а б л и ц а  7

В миллиметрах

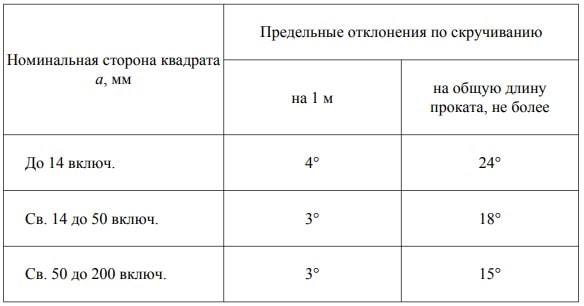

2.11 Скручивание прутка проката не должно превышать требований, указанных в таблице 8.

Т а б л и ц а  8

2.12 Кривизну проката измеряют на участке длиной не менее 1 м на расстоянии не менее 100 мм от конца прутка.

2.13 Стороны проката, притупление углов, разность диагоналей или отклонение от прямого угла измеряют на расстоянии не менее 100 мм от конца прутка и не менее 1,5 м от конца мотка при массе мотка до 250 кг и на расстоянии не менее 3,0 м при массе мотка свыше 250 кг.

2.13.1 По согласованию изготовителя с потребителем (по согласованной спецификации) стороны проката, притупление углов и разность диагоналей или отклонение от прямого угла и кривизну проката измеряют на расстоянии не менее 150 мм от конца прутка.
