М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т
ТРУБЫ СТАЛЬНЫЕ КВАДРАТНЫЕ
Сортамент
Square steel tubes. Range
МКС 23.040.10
ОКП 131900, 134400, 135100, 137300
Дата введения 1983-01-01
1. Настоящий стандарт распространяется на стальные бесшовные горячедеформированные и холоднодеформированные, электросварные и электросварные холоднодеформированные трубы.
(Измененная редакция, Изм. № 1).

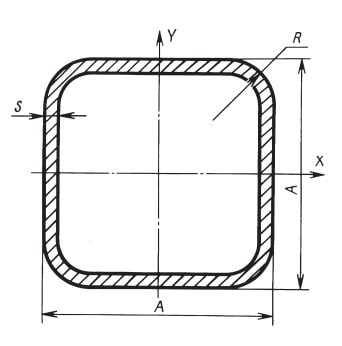

2. Форма и размеры квадратных труб должны соответствовать указанным на чертеже и в табл.1.

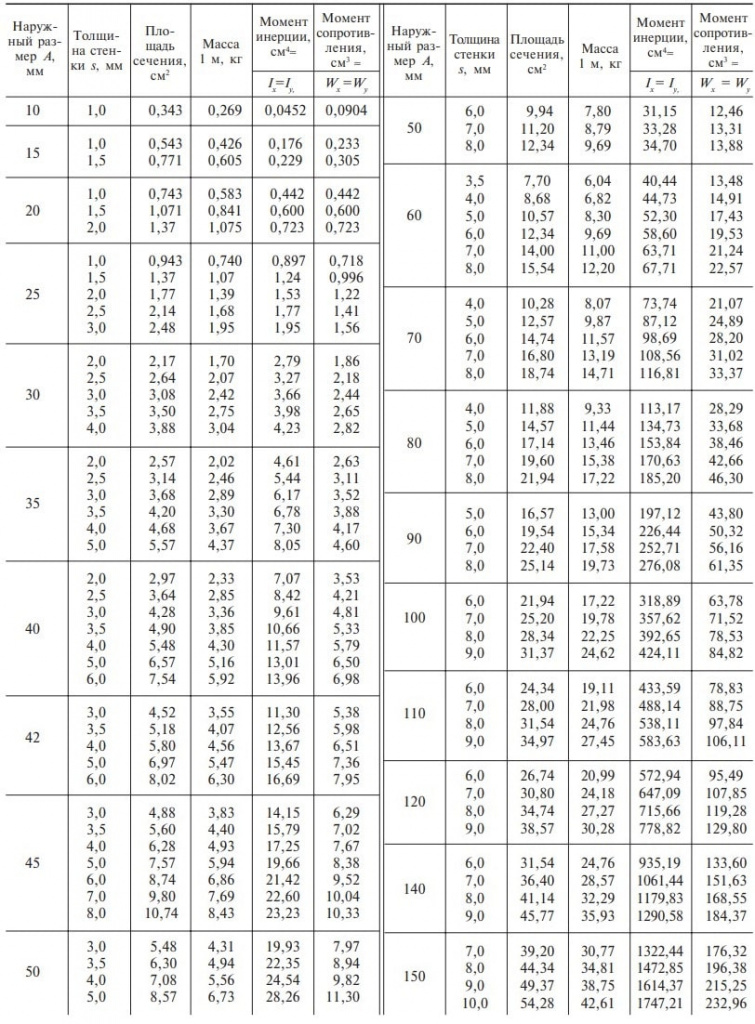

Таблица 1

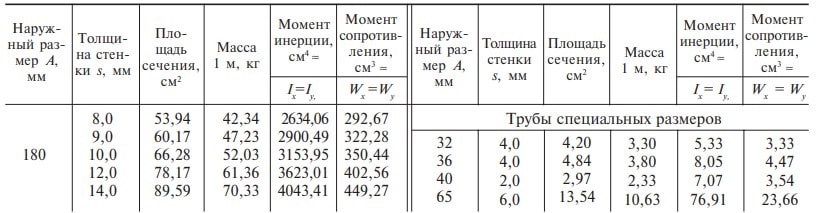

Продолжение табл. 1
П р и м е ч а н и я:
1. Масса вычислена при плотности стали 7,85 г/см3 .
2. Статические характеристики труб рассчитаны для R= 1,5s.
П р и м е р ы у с л о в н ы х о б о з н а ч е н и й
Трубы наружным размером 40 мм, толщиной стенки 3 мм, длиной, кратной 1250 мм, из стали марки 10, группы В ГОСТ 13663-86:
То же, мерной длиной 6000 мм:
То же, немерной длины:
3. Трубы наружными размерами от 10 до 120 мм толщиной стенки от 1,0 до 8,0 мм изготовляют холоднодеформированными, трубы наружными размерами от 60 до 180 мм толщиной стенки от 4,0 до 14,0 мм изготовляют горячедеформированными, трубы наружными размерами от 10 до 100 мм толщиной стенки от 1,0 до 5,0 мм изготовляют электросварными.
2, 3. (Измененная редакция, Изм. № 1).
4. Радиус закругления R должен быть не более 2 s.
По согласованию изготовителя с потребителем радиус закругления должен быть не более 1,5 s, для электросварных труб размером 60х60х4 мм - не более 3 s.
5. Трубы изготовляют:
н е м е р н о й д л и н ы
- бесшовные горячедеформированные - от 4 до 12,5 м,
- бесшовные холоднодеформированные и электросварные - от 1,5 до 9 м;
м е р н о й д л и н ы
- бесшовные горячедеформированные - от 4 до 12,5 м;
- бесшовные холоднодеформированные - от 4,5 до 11 м;
- электросварные - от 5 до 9м.
Предельное отклонение на общую длину +100 мм;
д л и н ы к р а т н о й м е р н о й
- бесшовные горячедеформированные - от 4 до 12,5 м с припуском на каждый рез по 5 мм;
- бесшовные холоднодеформированные - от 1,5 до 11 м с припуском ни каждый рез по 5 мм;
- электросварные - любой кратности, не превышающей нижнего предела, установленного для мерных труб.
Общая длина кратных труб не должна превышать верхнего предела мерных труб. Припуск для каждой кратности устанавливается по 5 мм (если другой припуск не оговорен в заказе) и входит в каждую заказываемую кратность.
(Измененная редакция, Изм. № 1, № 3).
6. Предельные отклонения по наружным размерам, толщине стенки и вогнутости сторон не должны превышать указанных в табл. 2.

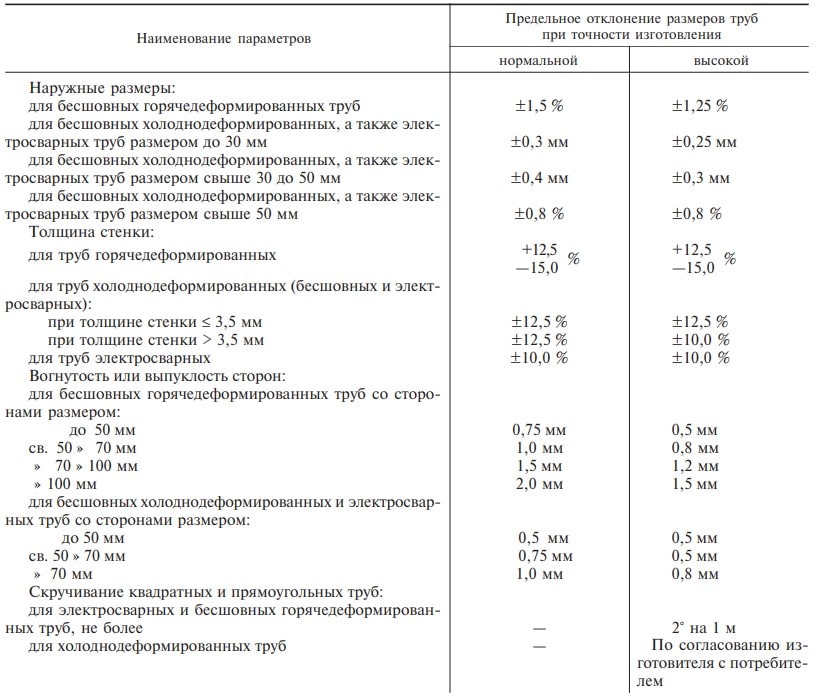

Таблица 2
П р и м е ч а н и е. По согласованию изготовителя с потребителем трубы изготовляют со смещенным допуском по наружным размерам и толщине стенки. Величина поля смещенного допуска не должна превышать суммы предельных отклонений, приведенных в табл. 2.
(Измененная редакция, Изм. № 1).
7. Разностенность не должна выводить стенку за предельные отклонения по толщине стенки.
8. В поперечном сечении трубы отклонение от прямого угла не должно превышать ±1,5°.
9. Кривизна труб не должна превышать 2 мм на 1м длины.
По требованию потребителя трубы изготовляют без правки, при этом нормы по кривизне не регламентируются.
10. (Исключен. Изм. № 1).
11. Технические требования должны соответствовать ГОСТ 13663.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
РАЗРАБОТЧИКИ В. П. Сокуренко, канд. техн. наук (руководитель темы); А. Б. Петрушевская
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 14.04.82 № 1529
3. ВЗАМЕН ГОСТ 8639-68
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение срока действия снято Постановлением Госстандарта от 07.09.92 № 1125
6. ПЕРЕИЗДАНИЕ с изменениями № 1, 2, 3, утвержденными в июне 1987 г., ноябре 1989 г., сентябре 1992 г. (ИУС 10-87, 2- 90, 12-92)
