М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т
ТРУБЫ СТАЛЬНЫЕ ПРЯМОУГОЛЬНЫЕ
Сортамент
Rectangular steel tubes. Range
МКС 23.040.10
ОКП 13 1900. 134400. 13 5100. 13 7300
Дата введения 1969-01-01
1. Настоящий стандарт распространяется на стальные бесшовные горячекатаные, холоднотянутые и электросварные прямоугольные трубы.

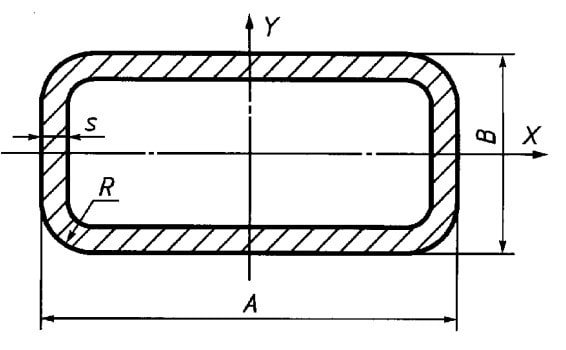

2. Форма и размеры труб должны соответствовать указанным на чертеже и в таблице.
A |
B |
s |
Площадь сечения, см2 |
Масса 1 м, кг |
Момент инерции, см4 ≈ |
Момент сопротивления, см3 ≈ |
||
---|---|---|---|---|---|---|---|---|
мм |
Ix |
Iy |
Wx |
Wy |
||||
15 |
10 |
1 |
0,443 |
0,348 |
0,065 |
0,126 |
0,131 |
0,167 |
1,5 |
0,621 |
0,488 |
0,082 |
0,160 |
0,164 |
0,214 |
||
2 |
0,771 |
0,605 |
0,089 |
0,179 |
0,179 |
0,239 |
||
20 |
10 |
1 |
0,543 |
0,426 |
0,086 |
0,261 |
0,172 |
0,261 |
1,5 |
0,771 |
0,605 |
0,109 |
0,344 |
0,218 |
0,344 |
||
2 |
0,971 |
0,762 |
0,122 |
0,398 |
0,245 |
0,398 |
||
1,2 |
0,638 |
0,501 |
0,097 |
0,298 |
0,193 |
0,298 |
||
15 |
1 |
0,643 |
0,505 |
0,224 |
0,352 |
0,298 |
0,352 |
|
1,5 |
0,921 |
0,723 |
0,297 |
0,472 |
0,397 |
0,472 |
||
2 |
1,17 |
0,919 |
0,350 |
0,561 |
0,466 |
0,561 |
||
2,5 |
1,39 |
1,09 |
0,383 |
0,620 |
0,510 |
0,620 |
||
1,2 |
0,758 |
0,595 |
0,256 |
0,404 |
0,341 |
0,404 |
||
25 |
10 |
1 |
0,643 |
0,505 |
0,106 |
0,465 |
0,212 |
0,372 |
1,5 |
0,921 |
0,723 |
0,137 |
0,623 |
0,237 |
0,499 |
||
2 |
1,17 |
0,919 |
0,155 |
0,738 |
0,310 |
0,590 |
||
2,5 |
1,39 |
1,09 |
0,163 |
0,813 |
0,326 |
0,650 |
||
15 |
1 |
0,743 |
0,583 |
0,273 |
0,609 |
0,364 |
0,487 |
|
1,5 |
1,07 |
0,841 |
0,366 |
0,831 |
0,488 |
0,665 |
||
2 |
1,37 |
1,08 |
0,435 |
1,003 |
0,580 |
0,803 |
||
2,5 |
1,64 |
1,29 |
0,482 |
1,130 |
0,642 |
0,904 |
||
0,8 |
0,603 |
0,474 |
0,228 |
0,506 |
0,304 |
0,405 |
||
0,9 |
0,674 |
0,529 |
0,251 |
0,558 |
0,335 |
0,447 |
||
1,2 |
0,878 |
0,689 |
0,313 |
0,704 |
0,418 |
0,563 |
||
30 |
10 |
1 |
0,743 |
0,583 |
0,126 |
0,749 |
0,253 |
0,499 |
1,5 |
1,07 |
0,841 |
0,164 |
1,02 |
0,328 |
0,679 |
||
2 |
1,37 |
1,08 |
0,188 |
1,22 |
0,375 |
0,816 |
||
2,5 |
1,64 |
1,29 |
0,199 |
1,37 |
0,399 |
0,915 |
||
3 |
1,88 |
1,48 |
0,201 |
1,46 |
0,402 |
0,977 |
||
15 |
1 |
0,843 |
0,661 |
0,322 |
0,959 |
0,429 |
0,639 |
|
1,5 |
1,22 |
0,959 |
0,435 |
1,32 |
0,580 |
0,882 |
||
2 |
1,57 |
1,23 |
0,520 |
1,62 |
0,693 |
1,08 |
||
2,5 |
1,89 |
1,48 |
0,580 |
1,85 |
0,774 |
1,23 |
||
3 |
2,18 |
1,71 |
0,619 |
2,01 |
0,825 |
1,34 |
||
0,8 |
0,683 |
0,536 |
0,268 |
0,793 |
0,358 |
0,529 |
||
0,9 |
0,764 |
0,600 |
0,296 |
0,878 |
0,394 |
0,585 |
||
1,2 |
0,998 |
0,783 |
0,371 |
1,11 |
0,494 |
0,742 |
||
20 |
1 |
0,943 |
0,740 |
0,623 |
1,17 |
0,623 |
0,780 |
|
1,5 |
1,37 |
1,08 |
0,858 |
1,63 |
0,858 |
1,08 |
||
2 |
1,77 |
1,39 |
1,05 |
2,01 |
1,05 |
1,34 |
||
2,5 |
2,14 |
1,68 |
1,20 |
2,32 |
1,20 |
1,55 |
||
3 |
2,48 |
1,95 |
1,31 |
2,56 |
1,31 |
1,71 |
||
0,8 |
0,763 |
0,599 |
0,515 |
0,964 |
0,515 |
0,642 |
||
0,9 |
0,854 |
0,670 |
0,570 |
1,07 |
0,570 |
0,712 |
||
1,2 |
1,12 |
0,877 |
0,723 |
1,36 |
0,723 |
0,908 |
||
35 |
15 |
1,5 |
1,37 |
1,08 |
0,503 |
1,97 |
0,671 |
1,12 |
2 |
1,77 |
1,39 |
0,605 |
2,43 |
0,807 |
1,39 |
||
2,5 |
2,14 |
1,68 |
0,680 |
2,80 |
0,906 |
1,60 |
||
3 |
2,48 |
1,95 |
0,730 |
3,09 |
0,972 |
1,76 |
||
3,5 |
2,80 |
2,20 |
0,757 |
3,30 |
1,01 |
1,88 |
||
0,8 |
0,763 |
0,599 |
0,309 |
1,17 |
0,412 |
0,666 |
||
0,9 |
0,854 |
0,670 |
0,341 |
1,29 |
0,454 |
0,739 |
||
1,0 |
0,943 |
0,740 |
0,371 |
1,41 |
0,495 |
0,809 |
||
1,2 |
1,12 |
0,877 |
0,428 |
1,65 |
0,571 |
0,942 |
||
20 |
1,5 |
1,52 |
1,19 |
0,987 |
2,39 |
0,987 |
1,36 |
|
2 |
1,97 |
1,55 |
1,21 |
2,97 |
1,21 |
1,70 |
||
2,5 |
2,39 |
1,88 |
1,39 |
3,46 |
1,39 |
1,98 |
||
3 |
2,78 |
2,19 |
1,53 |
3,86 |
1,53 |
2,20 |
||
3,5 |
3,15 |
2,47 |
1,63 |
4,17 |
1,63 |
2,38 |
||
0,8 |
0,843 |
0,662 |
0,589 |
1,40 |
0,589 |
0,800 |
||
0,9 |
0,944 |
0,741 |
0,652 |
1,55 |
0,652 |
0,888 |
||
1,0 |
1,04 |
0,819 |
0,713 |
1,70 |
0,713 |
0,974 |
||
1,2 |
1,24 |
0,972 |
0,829 |
1,99 |
0,829 |
1,14 |
||
25 |
1,5 |
1,67 |
1,31 |
1,66 |
2,81 |
1,33 |
1,61 |
|
2 |
2,17 |
1,70 |
2,06 |
3,52 |
1,65 |
2,01 |
||
2,5 |
2,64 |
2,07 |
2,40 |
4,12 |
1,92 |
2,35 |
||
3 |
3,08 |
2,42 |
2,68 |
4,63 |
2,14 |
2,64 |
||
3,5 |
3,50 |
2,75 |
2,90 |
5,04 |
2,32 |
2,88 |
||
30 |
0,8 |
1,00 |
0,788 |
1,48 |
1,87 |
0,984 |
1,07 |
|
0,9 |
1,12 |
0,882 |
1,64 |
2,08 |
1,09 |
1,19 |
||
1,0 |
1,24 |
0,976 |
1,80 |
2,28 |
1,20 |
1,30 |
||
1,2 |
1,48 |
1,16 |
2,11 |
2,68 |
1,41 |
1,53 |
||
1,5 |
1,82 |
1,43 |
2,54 |
3,23 |
1,70 |
1,85 |
||
2,0 |
2,37 |
1,86 |
3,19 |
4,06 |
2,12 |
2,32 |
||
40 |
15 |
2 |
1,97 |
1,55 |
0,690 |
3,46 |
0,920 |
1,73 |
2,5 |
2,39 |
1,88 |
0,778 |
4,02 |
1,04 |
2,01 |
||
3 |
2,78 |
2,19 |
0,840 |
4,47 |
1,12 |
2,23 |
||
3,5 |
3,15 |
2,47 |
0,876 |
4,82 |
1,17 |
2,41 |
||
4 |
3,48 |
2,73 |
0,892 |
5,07 |
1,19 |
2,53 |
||
20 |
2 |
2,17 |
1,70 |
1,37 |
4,18 |
1,37 |
2,09 |
|
2,5 |
2,64 |
2,07 |
1,58 |
4,90 |
1,58 |
2,45 |
||
3 |
3,08 |
2,42 |
1,75 |
5,50 |
1,75 |
2,75 |
||
3,5 |
3,50 |
2,75 |
1,87 |
5,99 |
1,87 |
2,99 |
||
4 |
3,88 |
3,05 |
1,96 |
6,37 |
1,96 |
3,18 |
||
0,8 |
0,923 |
0,725 |
0,663 |
1,94 |
0,662 |
0,971 |
||
0,9 |
1,03 |
0,811 |
0,734 |
2,16 |
0,734 |
1,08 |
||
1,0 |
1,14 |
0,897 |
0,803 |
2,37 |
0,803 |
1,18 |
||
1,2 |
1,36 |
1,07 |
0,935 |
2,77 |
0,934 |
1,39 |
||
1,5 |
1,67 |
1,31 |
1,12 |
3,34 |
1,12 |
1,67 |
||
25 |
2 |
2,37 |
1,86 |
2,33 |
4,90 |
1,86 |
2,45 |
|
2,5 |
2,89 |
2,27 |
2,72 |
5,78 |
1,17 |
2,89 |
||
3 |
3,38 |
2,66 |
3,04 |
6,53 |
2,43 |
3,26 |
||
3,5 |
3,85 |
3,02 |
3,30 |
7,15 |
2,64 |
3,59 |
||
4 |
4,28 |
3,36 |
3,51 |
7,67 |
2,81 |
3,83 |
||
1,5 |
1,82 |
1,43 |
1,87 |
3,90 |
1,49 |
1,95 |
||
30 |
2 |
2,57 |
2,02 |
3,58 |
5,63 |
2,39 |
2,81 |
|
2,5 |
3,14 |
2,47 |
4,22 |
6,66 |
2,81 |
3,33 |
||
3 |
3,68 |
2,89 |
4,76 |
7,56 |
3,17 |
3,79 |
||
3,5 |
4,20 |
3,30 |
5,22 |
8,32 |
3,48 |
4,16 |
||
4 |
4,68 |
3,68 |
5,59 |
8,97 |
3,79 |
4,43 |
||
1,5 |
1,97 |
1,55 |
2,85 |
4,45 |
1,90 |
2,23 |
||
(42) |
20 |
2 |
2,25 |
1,77 |
1,44 |
4,74 |
1,44 |
2,26 |
2,5 |
2,74 |
2,15 |
1,66 |
5,56 |
1,66 |
2,65 |
||
3 |
3,20 |
2,52 |
1,84 |
6,26 |
1,84 |
2,98 |
||
3,5 |
3,64 |
2,86 |
1,97 |
6,83 |
1,97 |
3,25 |
||
4 |
4,04 |
3,17 |
2,06 |
7,29 |
2,06 |
3,47 |
||
30 |
2 |
2,65 |
2,08 |
3,74 |
6,34 |
2,49 |
3,02 |
|
2,5 |
3,24 |
2,54 |
4,41 |
7,52 |
2,94 |
3,58 |
||
3 |
3,80 |
2,99 |
4,98 |
8,55 |
3,32 |
4,07 |
||
3,5 |
4,34 |
3,41 |
5,46 |
9,43 |
3,64 |
4,49 |
||
4 |
4,84 |
3,80 |
5,87 |
10,19 |
3,91 |
4,85 |
||
45 |
20 |
2 |
2,37 |
1,86 |
1,54 |
5,66 |
1,54 |
2,52 |
2,5 |
2,89 |
2,27 |
1,78 |
6,67 |
1,78 |
2,96 |
||
3 |
3,38 |
2,66 |
1,97 |
7,52 |
1,97 |
3,34 |
||
3,5 |
3,85 |
3,02 |
2,11 |
8,24 |
2,11 |
3,66 |
||
4 |
4,28 |
3,36 |
2,18 |
8,82 |
2,22 |
3,92 |
||
30 |
2 |
2,77 |
2,17 |
3,97 |
7,51 |
2,65 |
3,34 |
|
2,5 |
3,39 |
2,66 |
4,69 |
8,93 |
3,13 |
3,97 |
||
3 |
3,98 |
3,13 |
5,31 |
10,17 |
3,54 |
4,52 |
||
3,5 |
4,55 |
3,57 |
5,83 |
11,26 |
3,89 |
5,00 |
||
4 |
5,08 |
3,99 |
6,63 |
12,19 |
4,18 |
5,42 |
||
50 |
25 |
2 |
2,77 |
2,17 |
2,86 |
8,59 |
2,29 |
3,44 |
2,5 |
3,39 |
2,66 |
3,35 |
10,21 |
2,68 |
4,08 |
||
3 |
3,98 |
3,13 |
3,77 |
11,63 |
3,02 |
4,65 |
||
3,5 |
4,55 |
3,57 |
4,12 |
12,87 |
3,30 |
5,15 |
||
4 |
5,08 |
3,99 |
4,40 |
13,93 |
3,52 |
5,57 |
||
1,5 |
2,12 |
1,67 |
2,28 |
6,77 |
1,83 |
2,71 |
||
30 |
2 |
2,97 |
2,32 |
4,36 |
9,74 |
2,91 |
3,90 |
|
2,5 |
3,64 |
2,86 |
5,16 |
11,62 |
3,44 |
4,65 |
||
3 |
4,28 |
3,36 |
5,86 |
13,29 |
3,90 |
5,32 |
||
3,5 |
4,90 |
3,85 |
6,45 |
14,77 |
4,30 |
5,91 |
||
4 |
5,48 |
4,30 |
6,96 |
16,05 |
4,64 |
6,42 |
||
1,5 |
2,27 |
1,78 |
3,46 |
7,65 |
2,31 |
3,06 |
||
35 |
2 |
3,17 |
2,49 |
6,24 |
10,90 |
3,57 |
4,36 |
|
2,5 |
3,89 |
3,09 |
7,43 |
13,03 |
4,24 |
5,21 |
||
3 |
4,58 |
3,60 |
8,47 |
14,95 |
4,84 |
5,98 |
||
3,5 |
5,25 |
4,12 |
9,40 |
16,66 |
5,37 |
6,66 |
||
4 |
5,88 |
4,62 |
10,20 |
18,17 |
5,83 |
7,27 |
||
1,5 |
2,42 |
1,90 |
4,92 |
8,54 |
2,81 |
3,41 |
||
2,2 |
3,46 |
2,72 |
6,73 |
11,78 |
3,85 |
4,71 |
||
40 |
2 |
3,37 |
2,65 |
8,52 |
12,05 |
4,28 |
4,82 |
|
2,5 |
4,14 |
3,25 |
10,18 |
14,44 |
5,09 |
5,78 |
||
3 |
4,88 |
3,83 |
11,67 |
16,61 |
5,84 |
6,64 |
||
3,5 |
5,60 |
4,39 |
13,00 |
18,56 |
6,50 |
7,42 |
||
4 |
5,28 |
4,93 |
14,18 |
20,29 |
7,09 |
8,12 |
||
60 |
20 |
2,0 |
2,97 |
2,33 |
2,02 |
11,98 |
2,02 |
3,99 |
25 |
2,5 |
3,89 |
3,05 |
3,99 |
16,34 |
3,19 |
5,45 |
|
3 |
4,58 |
3,60 |
4,50 |
18,73 |
3,60 |
6,24 |
||
3,5 |
5,25 |
4,12 |
4,93 |
20,86 |
3,95 |
6,95 |
||
4 |
5,88 |
4,62 |
5,29 |
22,74 |
4,23 |
7,59 |
||
5 |
7,07 |
5,55 |
5,80 |
25,75 |
4,64 |
8,58 |
||
30 |
2,5 |
4,14 |
3,25 |
6,11 |
18,41 |
4,07 |
6,13 |
|
3 |
4,88 |
3,83 |
6,96 |
21,17 |
4,64 |
7,06 |
||
3,5 |
5,60 |
4,39 |
7,69 |
23,66 |
5,13 |
7,89 |
||
4 |
6,28 |
4,93 |
8,32 |
25,88 |
5,55 |
8,63 |
||
5 |
7,57 |
5,94 |
9,30 |
29,54 |
6,19 |
9,85 |
||
1,5 |
2,57 |
2,02 |
4,07 |
11,99 |
2,71 |
4,00 |
||
2,0 |
3,37 |
2,65 |
5,15 |
15,35 |
3,43 |
5,12 |
||
40 |
3 |
5,48 |
4,30 |
13,73 |
26,05 |
6,86 |
8,68 |
|
3,5 |
6,30 |
4,94 |
15,34 |
29,25 |
7,67 |
9,75 |
||
4 |
7,08 |
5,56 |
16,78 |
32,16 |
8,39 |
10,72 |
||
5 |
8,57 |
6,73 |
12,17 |
37,12 |
9,59 |
12,37 |
||
1,5 |
2,87 |
2,25 |
7,79 |
14,56 |
3,90 |
4,85 |
||
2,0 |
3,77 |
2,96 |
9,96 |
18,71 |
4,98 |
6,24 |
||
70 |
30 |
3 |
5,48 |
4,30 |
8,05 |
31,49 |
5,37 |
9,00 |
3,5 |
6,30 |
4,94 |
8,92 |
35,35 |
5,95 |
10,10 |
||
4 |
7,08 |
5,56 |
9,68 |
38,84 |
6,45 |
11,10 |
||
5 |
8,57 |
6,73 |
10,87 |
44,78 |
7,25 |
12,79 |
||
6 |
9,94 |
7,80 |
11,67 |
49,39 |
7,78 |
14,11 |
||
40 |
3 |
6,08 |
4,78 |
15,79 |
38,23 |
7,89 |
10,92 |
|
3,5 |
7,00 |
5,49 |
17,68 |
43,10 |
8,84 |
12,31 |
||
4 |
7,88 |
6,19 |
19,38 |
47,56 |
9,69 |
13,59 |
||
5 |
9,57 |
7,51 |
22,25 |
55,36 |
11,13 |
15,82 |
||
6 |
11,14 |
8,75 |
24,47 |
61,71 |
12,23 |
17,63 |
||
50 |
3 |
6,68 |
5,25 |
26,56 |
44,97 |
10,63 |
12,85 |
|
3,5 |
7,70 |
6,04 |
29,93 |
50,84 |
11,97 |
14,53 |
||
4 |
8,68 |
6,82 |
33,02 |
56,29 |
13,21 |
16,08 |
||
5 |
10,57 |
8,30 |
38,42 |
65,94 |
15,37 |
18,84 |
||
6 |
12,34 |
9,69 |
42,83 |
74,03 |
17,13 |
21,15 |
||
80 |
40 |
3 |
6,68 |
5,25 |
17,84 |
53,46 |
8,92 |
13,36 |
3,5 |
7,70 |
6,04 |
20,02 |
60,44 |
10,01 |
15,11 |
||
4 |
8,68 |
6,82 |
21,98 |
66,91 |
10,99 |
16,73 |
||
5 |
10,57 |
8,30 |
25,34 |
78,38 |
12,67 |
19,60 |
||
6 |
12,34 |
9,69 |
27,97 |
87,97 |
13,99 |
21,99 |
||
7 |
14,00 |
10,99 |
29,94 |
95,77 |
14,97 |
23,94 |
||
2,0 |
4,57 |
3,59 |
12,85 |
37,90 |
6,43 |
9,47 |
||
50 |
3 |
7,28 |
5,72 |
29,88 |
62,35 |
11,95 |
15,59 |
|
3,5 |
8,40 |
6,59 |
33,72 |
70,69 |
13,49 |
17,67 |
||
4 |
9,48 |
7,44 |
37,26 |
78,48 |
14,91 |
19,62 |
||
60 |
3,5 |
9,10 |
7,14 |
51,63 |
80,94 |
17,21 |
20,23 |
|
4 |
10,28 |
8,07 |
57,29 |
90,04 |
19,10 |
22,51 |
||
5 |
12,57 |
9,87 |
67,46 |
106,55 |
22,49 |
26,64 |
||
6 |
14,74 |
11,57 |
76,16 |
120,90 |
25,39 |
30,22 |
||
7 |
16,80 |
13,19 |
83,48 |
133,19 |
27,83 |
33,30 |
||
90 |
40 |
3,5 |
8,40 |
6,59 |
22,36 |
81,64 |
11,18 |
18,14 |
4 |
9,48 |
7,14 |
24,59 |
90,61 |
12,29 |
20,13 |
||
5 |
11,57 |
9,08 |
28,42 |
106,7 |
14,21 |
23,71 |
||
6 |
13,54 |
10,63 |
31,48 |
120,4 |
15,74 |
26,75 |
||
7 |
15,40 |
12,09 |
33,81 |
13,85 |
16,91 |
29,30 |
||
60 |
4 |
11,08 |
8,70 |
63,57 |
120,2 |
21,19 |
26,71 |
|
5 |
13,57 |
10,65 |
75,04 |
142,8 |
25,01 |
31,75 |
||
6 |
15,94 |
12,51 |
84,94 |
162,8 |
28,31 |
36,18 |
||
7 |
18,20 |
14,29 |
93,37 |
180,2 |
31,12 |
40,04 |
||
100 |
40 |
4 |
10,28 |
8,07 |
27,20 |
119,0 |
13,59 |
23,81 |
5 |
12,57 |
9,87 |
31,50 |
140,7 |
15,75 |
28,16 |
||
6 |
14,74 |
11,57 |
34,98 |
159,6 |
17,49 |
31,92 |
||
7 |
16,80 |
13,19 |
37,68 |
175,6 |
18,84 |
35,12 |
||
50 |
4 |
11,08 |
8,70 |
45,75 |
137,5 |
18,30 |
27,50 |
|
5 |
13,57 |
10,65 |
53,67 |
163,4 |
21,47 |
32,67 |
||
6 |
15,94 |
12,51 |
60,37 |
186,1 |
24,15 |
37,23 |
||
7 |
18,20 |
14,29 |
65,92 |
205,9 |
26,37 |
41,19 |
||
60 |
3,0 |
9,09 |
7,13 |
55,32 |
122,48 |
18,44 |
24,50 |
|
3,5 |
10,50 |
8,24 |
62,82 |
139,64 |
20,94 |
27,93 |
||
4,0 |
11,88 |
9,33 |
69,86 |
155,94 |
23,29 |
31,19 |
||
70 |
4 |
12,68 |
9,96 |
99,90 |
174,4 |
28,54 |
34,87 |
|
5 |
15,57 |
12,22 |
118,8 |
208,5 |
33,96 |
41,71 |
||
6 |
18,34 |
14,40 |
135,6 |
239,2 |
38,76 |
47,85 |
||
7 |
21,00 |
16,48 |
150,5 |
266,6 |
42,97 |
53,32 |
||
110 |
40 |
4 |
11,08 |
8,70 |
29,79 |
152,6 |
14,89 |
27,75 |
5 |
13,57 |
10,65 |
34,59 |
181,2 |
17,29 |
32,94 |
||
6 |
15,94 |
12,51 |
38,48 |
206,4 |
19,24 |
37,49 |
||
7 |
18,20 |
14,29 |
41,55 |
227,8 |
20,77 |
41,42 |
||
50 |
4 |
11,88 |
9,33 |
49,99 |
175,1 |
20,00 |
31,84 |
|
5 |
14,57 |
11,44 |
58,75 |
208,7 |
23,50 |
37,95 |
||
6 |
17,14 |
13,46 |
66,21 |
238,6 |
26,48 |
43,39 |
||
7 |
19,60 |
15,38 |
72,45 |
265,0 |
28,98 |
48,18 |
||
60 |
4 |
12,68 |
9,96 |
76,14 |
197,6 |
25,38 |
35,92 |
|
5 |
15,57 |
12,22 |
90,21 |
236,3 |
30,07 |
42,97 |
||
6 |
18,34 |
14,40 |
102,5 |
271,1 |
34,17 |
49,30 |
||
7 |
21,00 |
16,48 |
113,14 |
302,1 |
37,71 |
54,94 |
||
120 |
40 |
5 |
14,57 |
11,44 |
37,67 |
228,3 |
18,84 |
38,05 |
6 |
17,14 |
13,46 |
42,00 |
260,7 |
20,99 |
43,45 |
||
7 |
19,60 |
15,38 |
45,42 |
289,0 |
22,71 |
48,18 |
||
8 |
21,94 |
17,22 |
48,03 |
313,5 |
24,02 |
52,25 |
||
60 |
5 |
16,57 |
13,00 |
97,79 |
294,5 |
32,60 |
49,08 |
|
6 |
19,54 |
15,34 |
111,2 |
338,7 |
37,10 |
56,46 |
||
7 |
22,40 |
17,58 |
123,0 |
378,5 |
41,01 |
63,09 |
||
8 |
25,14 |
19,73 |
133,1 |
414,0 |
44,37 |
69,00 |
||
80 |
5 |
18,57 |
14,58 |
191,0 |
360,6 |
47,76 |
60,11 |
|
6 |
21,94 |
17,22 |
219,7 |
416,8 |
54,92 |
69,47 |
||
7 |
25,20 |
19,78 |
245,4 |
468,0 |
61,36 |
78,01 |
||
8 |
28,34 |
22,25 |
268,4 |
514,5 |
67,11 |
85,76 |
||
140 |
60 |
5 |
18,57 |
14,58 |
112,9 |
436,2 |
37,65 |
62,31 |
6 |
21,94 |
17,22 |
128,8 |
503,9 |
42,95 |
71,99 |
||
7 |
25,20 |
19,78 |
142,8 |
565,6 |
47,60 |
80,80 |
||
8 |
28,34 |
22,25 |
154,9 |
621,5 |
51,64 |
88,78 |
||
80 |
5 |
20,57 |
16,15 |
219,2 |
527,3 |
54,80 |
75,33 |
|
6 |
24,34 |
19,11 |
252,6 |
611,7 |
63,15 |
87,39 |
||
7 |
28,00 |
21,98 |
282,8 |
689,6 |
70,71 |
98,51 |
||
8 |
31,54 |
24,76 |
310,1 |
761,1 |
77,53 |
108,7 |
||
120 |
6 |
29,14 |
22,88 |
650,9 |
827,3 |
108,5 |
118,2 |
|
7 |
33,60 |
26,37 |
736,5 |
937,4 |
122,7 |
133,9 |
||
8 |
37,94 |
29,78 |
816,1 |
1040 |
136,0 |
148,6 |
||
9 |
42,17 |
33,10 |
889,9 |
1135 |
148,3 |
162,3 |
||
150 |
80 |
6 |
25,54 |
20,25 |
269,1 |
727,1 |
67,27 |
96,95 |
7 |
29,40 |
23,08 |
301,6 |
821,0 |
75,39 |
109,5 |
||
8 |
33,14 |
26,01 |
303,9 |
907,6 |
82,73 |
121,0 |
||
9 |
36,77 |
28,86 |
357,2 |
987,1 |
89,32 |
131,6 |
||
10 |
40,28 |
31,62 |
380,7 |
1060 |
95,18 |
141,3 |
||
100 |
6 |
27,94 |
21,93 |
451,6 |
851,6 |
90,32 |
131,5 |
|
7 |
32,20 |
25,28 |
509,2 |
964,2 |
101,8 |
128,6 |
||
8 |
36,34 |
28,53 |
562,3 |
1069 |
112,5 |
142,5 |
||
9 |
40,37 |
31,69 |
611,0 |
1166 |
122,2 |
155,5 |
||
10 |
44,28 |
34,76 |
655,4 |
1256 |
131,1 |
167,5 |
||
180 |
80 |
7 |
33,60 |
26,37 |
357,7 |
1306 |
89,42 |
145,1 |
8 |
37,94 |
29,78 |
393,4 |
1449 |
98,35 |
161,1 |
||
9 |
42,17 |
33,10 |
425,7 |
1583 |
106,4 |
175,9 |
||
10 |
46,28 |
36,33 |
454,7 |
1707 |
113,7 |
189,7 |
||
12 |
54,17 |
42,52 |
503,6 |
1926 |
125,9 |
214,0 |
||
100 |
8 |
41,14 |
32,29 |
664,1 |
1686 |
132,8 |
187,4 |
|
9 |
45,77 |
35,93 |
723,1 |
1846 |
144,6 |
205,2 |
||
10 |
50,28 |
39,47 |
777,4 |
1996 |
155,5 |
221,8 |
||
12 |
58,97 |
46,29 |
872,3 |
2265 |
174,5 |
251,7 |
||
150 |
8 |
49,14 |
38,57 |
1714 |
2279 |
228,7 |
253,2 |
|
9 |
54,77 |
42,99 |
1883 |
2505 |
251,1 |
278,3 |
||
10 |
60,28 |
47,32 |
2041 |
2720 |
272,2 |
302,2 |
||
12 |
70,97 |
55,71 |
2331 |
3114 |
310,8 |
346,0 |
||
Трубы специальных размеров |
||||||||
28 |
25 |
0,8 |
0,811 |
0,637 |
0,810 |
0,964 |
0,648 |
0,689 |
0,9 |
0,908 |
0,713 |
0,898 |
1,07 |
0,719 |
0,764 |
||
1,0 |
1,00 |
0,787 |
0,984 |
1,17 |
0,787 |
0,837 |
||
1,2 |
1,19 |
0,934 |
1,15 |
1,37 |
0,917 |
0,976 |
||
28 |
25 |
1,5 |
1,46 |
1,15 |
1,37 |
1,64 |
1,10 |
1,2 |
28 |
25 |
2 |
1,89 |
1,49 |
1,69 |
2,03 |
1,35 |
1,45 |
28 |
25 |
2,5 |
2,29 |
1,80 |
1,96 |
2,35 |
1,56 |
1,68 |
40 |
25 |
1,5 |
1,82 |
1,43 |
1,87 |
3,90 |
1,49 |
1,95 |
40 |
28 |
1,5 |
1,91 |
1,50 |
2,43 |
4,23 |
1,73 |
2,11 |
40 |
28 |
2,0 |
2,49 |
1,95 |
3,04 |
5,34 |
2,17 |
2,67 |
40 |
28 |
2,5 |
3,04 |
2,39 |
3,57 |
6,31 |
2,55 |
3,15 |
70 |
50 |
7 |
14,0 |
10,99 |
46,33 |
80,65 |
18,53 |
23,04 |
90 |
50 |
3 |
7,88 |
6,19 |
33,20 |
83,38 |
13,28 |
18,53 |
140 |
60 |
3 |
11,48 |
9,02 |
74,83 |
281,8 |
24,94 |
40,26 |
150 |
60 |
7 |
26,60 |
20,88 |
152,7 |
677,7 |
50,90 |
90,36 |
160 |
130 |
8 |
42,74 |
33,55 |
1107 |
1533 |
170,3 |
191,6 |
180 |
145 |
20 |
107,13 |
84,10 |
2891 |
4131 |
398,9 |
459,0 |
190 |
120 |
12 |
66,17 |
51,94 |
1429 |
2987 |
238,2 |
314,5 |
196 |
170 |
18 |
113,24 |
88,99 |
4443 |
5594 |
522,8 |
570,8 |
200 |
120 |
8 |
47,54 |
37,32 |
1117 |
2495 |
186,3 |
249,5 |
230 |
100 |
8 |
49,14 |
38,57 |
833,8 |
3138 |
166,8 |
272,8 |
П р и м е ч а н и я:
- Масса труб вычислена при плотности стали 7,85 г/см3 .
- Статические характеристики труб рассчитаны для R = 1,5.
- Размеры труб, взятые в скобки, нерекомендуемые.
- По согласованию изготовителя с потребителем допускается изготовление труб других размеров.
П р и м е р ы у с л о в н ы х о б о з н а ч е н и й
Трубы наружными размерами А = 40 мм, В = 25 мм с толщиной стенки 3 мм, длиной, кратной 1250 мм, из стали марки 10, группы В ГОСТ 13663-86:
То же, мерной длиной 6000 мм:
То же, немерной длины:
(Измененная редакция, Изм. № 1, 2, 3).
3. Длина труб и предельные отклонения по размерам должны соответствовать ГОСТ 8639.
4. Радиус закругления должен быть не более 2 S.
По согласованию изготовителя с потребителем радиус закругления должен быть не более 1,5 S; для труб, изготовленных методом печной сварки, - не более 2,5 S.
(Измененная редакция, Изм. № 2, 4).
5. Технические требования должны соответствовать ГОСТ 13663
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР
РАЗРАБОТЧИКИ
Гуляев Г.И., канд. техн. наук, Бернштейн М.М., канд. техн. наук, Кузенко Н.Ф.
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при совете Министров СССР от 25.04.68
3. ВЗАМЕН ГОСТ 8645-57
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка |
Номер пункта |
---|---|
ГОСТ 8639-82 |
3 |
ГОСТ 13663-86 |
5 |
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 17.06.91 № 878.
6. ПЕРЕИЗДАНИЕ (август 2004 г.) с Изменениями № 1, 2, 3, утвержденными в апреле 1984 г., августе 1986 г., июне 1991 г. (ИУС 8-84, 11-86, 9-91)
