Швеллер У и П: в чем разница?

В современном строительстве и промышленности металлопрокат играет незаменимую роль. Среди многообразия профильных изделий особое место занимают швеллеры — элементы с характерным П-образным сечением. Несмотря на внешнюю схожесть, швеллеры серий «У» и «П» имеют принципиальные отличия, которые определяют их специфические области применения. Давайте подробно рассмотрим особенности этих профилей и выясним, в чем именно заключается разница между ними.

Что такое швеллер: общие сведения и классификация

Швеллер представляет собой разновидность фасонного металлопроката с поперечным сечением в форме буквы «П». Эта конфигурация характеризуется наличием вертикальной стенки и двух горизонтальных полок. Особенностью геометрии является соотношение высоты к ширине, которое обычно составляет 1,5-3,5:1. Такая конструкция обеспечивает высокую устойчивость к изгибу при сравнительно небольшом весе изделия.

Данный вид металлопроката получил широкое распространение благодаря оптимальному соотношению прочностных характеристик, массы и стоимости. В зависимости от технологии изготовления, швеллеры делятся на несколько основных категорий:

Горячекатаные швеллеры

Это наиболее распространенный тип, который изготавливается на специализированных прокатных станах. Технология предусматривает нагрев металлических заготовок до температуры 950-1200°C с последующим деформированием на прокатных валках. Данный метод обеспечивает высокую однородность структуры металла, отсутствие внутренних напряжений и точное соблюдение геометрических параметров.

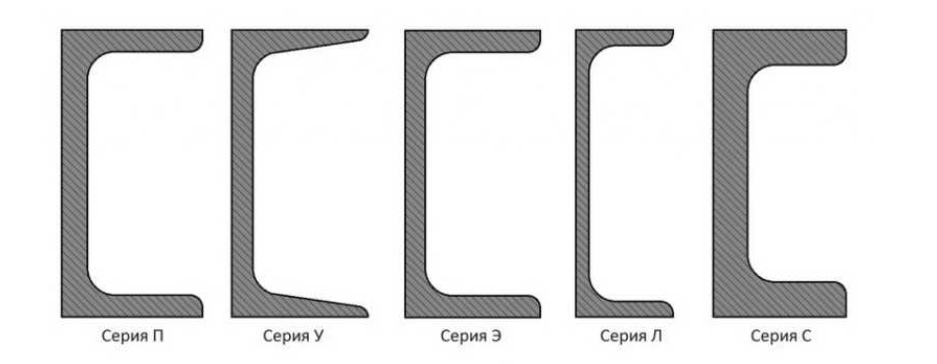

Горячекатаные швеллеры в России выпускаются согласно ГОСТ 8240-97, который предусматривает три основные серии:

• Швеллеры с уклоном внутренних граней полок (серия «У»)
• Швеллеры с параллельными гранями полок (серия «П»)
• Специальные швеллеры (серия «С»)

Интересно отметить, что внутри серии «П» существуют дополнительные модификации:

• Экономичные швеллеры (Э) — с уменьшенной толщиной стенки
• Легкие швеллеры (Л) — с уменьшенной толщиной как стенки, так и полок

Гнутые швеллеры

В отличие от горячекатаных, гнутые профили изготавливаются методом холодного деформирования на профилегибочных станах. Сырьем для них служат стальные полосы (штрипсы). Готовые изделия могут иметь как равные, так и разные по размеру полки. Производство регламентируется ГОСТ 8273-83 (для равнополочных) и ГОСТ 8281-80 (для неравнополочных) профилей.

Сварные швеллеры

Когда требуются нестандартные размеры, превышающие технологические возможности прокатных станов, применяется метод сварного изготовления. В этом случае профиль собирается из отдельных металлических полос, которые соединяются с помощью сварки. Качество таких швеллеров обеспечивается за счет автоматизированной дуговой сварки под слоем флюса.

Ключевые отличия швеллеров серий «П» и «У»

Основное различие между швеллерами «П» и «У» заключается в геометрии их поперечного сечения, а именно — в конфигурации полок.

Геометрические особенности

Швеллер серии «П»: характеризуется строго параллельными гранями полок. Внутренние и внешние поверхности полок расположены перпендикулярно к стенке профиля. Толщина полок равномерна по всей ширине. Такая геометрия обеспечивает ровные поверхности как снаружи, так и внутри швеллера, что имеет важное значение при создании определенных конструкций.

Швеллер серии «У»: главная особенность — наличие уклона внутренних граней полок, который составляет 4-10%. Это означает, что толщина полок неравномерна — они тоньше у края и толще у перехода к стенке. Внешние грани полок остаются параллельными стенке. Такая форма исторически сложилась как более технологичная для прокатки, однако имеет свои функциональные преимущества.

Технические характеристики

Маркировка швеллеров обоих типов включает номер, соответствующий высоте профиля в сантиметрах, и букву, указывающую на тип. Например, 16П — швеллер высотой 16 см с параллельными полками, а 16У — аналогичной высоты, но с уклоном внутренних граней.

Стандартные размеры горячекатаных швеллеров:

• Высота: от 50 до 400 мм (соответствует номерам от №5 до №40)
• Ширина полок: от 32 до 115 мм
• Толщина стенки: 4,4-8 мм
• Толщина полок: 7-13,5 мм
• Площадь поперечного сечения: 6,16-61,5 см²
• Стандартная длина хлыстов: 4-12 м

Интересно, что площадь поперечного сечения швеллеров «П» и «У» одинакового номера практически идентична, поэтому их теоретическая масса на погонный метр совпадает и варьируется от 4,84 до 48,3 кг в зависимости от размера профиля.

Однако существуют различия в показателях жесткости. Моменты инерции и сопротивления относительно главной оси X-X для обоих типов близки, но по оси Y-Y наблюдаются заметные отличия:

• Момент инерции Iy для швеллеров «У»: 5,61-642 см⁴
• Момент инерции Iy для швеллеров «П»: 5,95-760 см⁴

Эта разница обусловлена различной геометрией профилей и приводит к тому, что швеллеры серии «П» обладают более высокой жесткостью на изгиб в горизонтальной плоскости.

Материалы для изготовления

Материалы для производства швеллеров выбираются в зависимости от требований к конструкции и условий эксплуатации. Наиболее распространенные варианты:

1. Углеродистая сталь обыкновенного качества (например, Ст3 пс/сп 5 по ГОСТ 380-2005) — основной материал для большинства строительных и промышленных применений.
2. Низколегированная сталь (например, 09Г2С ГОСТ 19281-2014) — используется для конструкций, эксплуатируемых при низких температурах благодаря хорошей хладостойкости и свариваемости.
3. Алюминиевые сплавы — применяются для создания облегченных конструкций, особенно в авиации и транспортном строительстве. Дополнительное преимущество — высокая коррозионная стойкость.
4. Нержавеющая сталь — используется в агрессивных средах, где требуется устойчивость к коррозии, воздействию химических веществ и экстремальных температур.
5. Специальные сплавы (титановые, алюминиевые с различными добавками) — применяются для особых проектов с нестандартными требованиями.

Выбор материала одинаково важен для швеллеров обоих типов и определяется конкретными условиями применения.

Сферы применения швеллеров П и У

Несмотря на кажущуюся схожесть, швеллеры серий «П» и «У» имеют различные оптимальные области применения, обусловленные их конструктивными особенностями.

Швеллеры серии «У»

Традиционно используются в качестве опорных элементов конструкций. Уклон внутренних граней полок обеспечивает более эффективную передачу нагрузки от прилегающих элементов на стенку швеллера по принципу косынки. Это делает их оптимальными для:

• Создания колонн и стоек в промышленных зданиях
• Опорных элементов в мостовых конструкциях
• Вертикальных несущих элементов в многоэтажном строительстве
• Рамных конструкций в транспортном машиностроении

Швеллеры серии «П»

Благодаря параллельным граням полок и повышенной жесткости, эти профили находят применение в ситуациях, где важна точность сопряжения и возможность линейного перемещения:

• Направляющие для движущихся механизмов (подъемники, лифты, конвейеры)
• Конструкции, требующие надежных болтовых соединений
• Элементы с высокими требованиями к жесткости при изгибе
• Сложные металлоконструкции с множеством соединений

Оба типа швеллеров успешно применяются в следующих отраслях:

1. Гражданское и промышленное строительство: колонны, перемычки, межэтажные перекрытия, каркасы зданий различного назначения, армирование железобетонных конструкций.
2. Мостостроение: пролетные строения, несущие элементы пешеходных и транспортных мостов, эстакады.
3. Автомобильная промышленность: рамы грузовых автомобилей, элементы подвески.
4. Железнодорожное строительство: вагоностроение, путепроводы, пешеходные переходы.
5. Судостроение: элементы корпусов и надстроек.
6. Станкостроение: базовые детали станков и производственного оборудования.
7. Гидротехнические сооружения: шлюзы, плотины, береговые укрепления.

Преимущества и недостатки

Преимущества швеллеров серии «П» перед серией «У»:

1. Повышенная жесткость благодаря большему моменту инерции относительно оси Y-Y, что повышает устойчивость конструкций к деформациям при изгибающих нагрузках.
2. Удобство сопряжения с другими элементами конструкций благодаря параллельным граням полок. Это упрощает проектирование и монтаж сложных узлов.
3. Повышенная надежность болтовых соединений за счет равномерного распределения нагрузки на крепежные элементы.
4. Возможность использования в качестве направляющих для различных механизмов, что расширяет область применения.
5. Универсальность — швеллеры серии «П» подходят для более широкого спектра конструктивных решений.

Общие преимущества швеллеров как конструкционных элементов:

1. Оптимальное соотношение прочности и массы — благодаря рациональному распределению материала, швеллеры обеспечивают высокую несущую способность при сравнительно небольшом весе.
2. Устойчивость к вибрациям — особая форма сечения хорошо гасит колебания, что важно для динамически нагруженных конструкций.
3. Экономическая эффективность — швеллеры позволяют снизить материалоемкость проектов без ущерба для прочности.
4. Логистические преимущества — компактная форма профиля облегчает транспортировку и хранение.

Недостатки швеллеров:

1. Низкая устойчивость к кручению — открытое сечение делает профили уязвимыми к скручивающим нагрузкам в сравнении с замкнутыми профилями (трубами, коробчатыми сечениями).
2. Чувствительность к высоким температурам — при пожаре несущая способность стальных швеллеров быстро снижается, что может привести к обрушению конструкции.
3. Необходимость антикоррозионной защиты — особенно для изделий из углеродистой и низколегированной стали требуется регулярная обработка поверхности для предотвращения коррозии.

Рекомендации по выбору типа швеллера

При выборе между швеллерами серий «П» и «У» следует руководствоваться следующими соображениями:

1. Характер нагрузки:
   • Для конструкций с преобладающими изгибающими нагрузками в горизонтальной плоскости предпочтительнее швеллеры «П» с их повышенной жесткостью по оси Y-Y
   • Для опорных элементов, воспринимающих преимущественно вертикальные нагрузки, хорошо подходят швеллеры «У»
2. Тип соединений:
   • Для конструкций с болтовыми соединениями более удобны швеллеры «П»
   • При сварных соединениях оба типа одинаково эффективны
3. Функциональное назначение:
   • Если профиль должен выполнять роль направляющей, оптимальным выбором будет швеллер «П»
   • Для опорных стоек и колонн традиционно применяются швеллеры «У»
4. Сложность конструкции:
   • Чем сложнее геометрия и больше количество сопряжений с другими элементами, тем предпочтительнее использование швеллеров «П»

Заключение

Швеллеры серий «П» и «У» представляют собой разновидности фасонного металлопроката, обладающие как общими характеристиками, так и принципиальными различиями. Основное отличие заключается в геометрии полок: у серии «П» они имеют параллельные грани, а у серии «У» — уклон внутренних граней 4-10%.

Эта, казалось бы, небольшая разница оказывает существенное влияние на эксплуатационные характеристики и оптимальные области применения. Швеллеры «П» обладают повышенной жесткостью, удобством сопряжения с другими элементами конструкций и возможностью использования в качестве направляющих. Швеллеры «У» традиционно применяются как опорные элементы, где уклон полок способствует лучшей передаче нагрузки.

При одинаковом весе погонного метра, швеллеры серии «П» обладают более высокой универсальностью и подходят для более широкого спектра задач. Однако в специфических ситуациях, особенно при создании опорных конструкций, швеллеры «У» могут оказаться более предпочтительными.

Выбор между этими типами профилей должен основываться на конкретных технических требованиях проекта, характере нагрузок и особенностях сопряжения с другими элементами конструкции. Правильный выбор типа швеллера позволит обеспечить оптимальное соотношение прочности, надежности и экономичности проектируемого объекта.
