Марки стали: полная расшифровка обозначений, классификация и применение в металлопрокате

Содержание статьи

1. Введение в систему маркировки сталей
2. Общая классификация сталей по ГОСТ
3. Принципы маркировки и расшифровки обозначений
4. Углеродистые стали: маркировка и применение
5. Легированные стали: система обозначений
6. Нержавеющие стали: коррозионностойкие сплавы
7. Инструментальные стали: специальные марки
8. Стали специального назначения
9. Подробные таблицы химического состава
10. Механические свойства и характеристики
11. Области применения различных марок стали
12. Практическое руководство по выбору марки стали
13. Термообработка и её влияние на свойства
14. Соответствие международным стандартам
15. Заключение и рекомендации

Введение в систему маркировки сталей

Система маркировки сталей в России основана на принципах, заложенных еще в советское время и регламентированных соответствующими ГОСТами. Понимание этой системы критически важно для специалистов металлопроката, инженеров-конструкторов, сварщиков и других профессионалов, работающих с металлом.

Ключевые принципы российской маркировки

Каждая марка стали содержит закодированную информацию о:

Содержании углерода и легирующих элементов
Способе производства и раскисления
Качестве материала и чистоте по примесям
Назначении и области применения

Расшифровка марок стали позволяет инженеру быстро оценить пригодность материала для конкретных задач, предсказать его поведение при обработке и эксплуатации, подобрать оптимальные режимы термообработки и сварки.

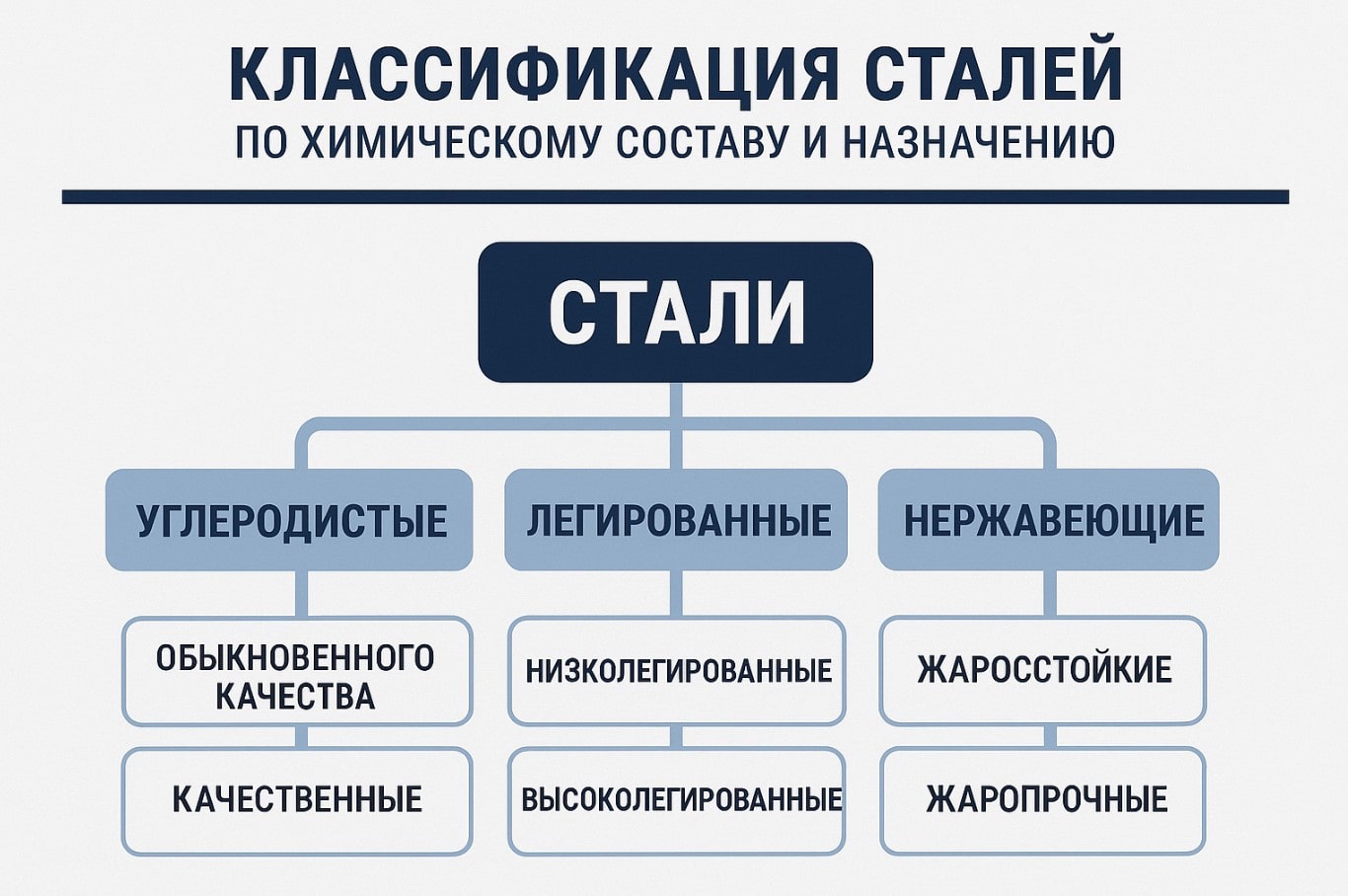

Общая классификация сталей по ГОСТ

По химическому составу

Углеродистые стали

Содержат железо и углерод как основные элементы (содержание углерода от 0,02% до 2,14%). Легирующие элементы присутствуют в качестве примесей в небольших количествах.

Низкоуглеродистые (до 0,25% C) Среднеуглеродистые (0,25-0,6% C) Высокоуглеродистые (свыше 0,6% C)

Легированные стали

Содержат специально введенные легирующие элементы для получения требуемых свойств.

Низколегированные (до 2,5%) Среднелегированные (2,5-10%) Высоколегированные (свыше 10%)

По назначению

Группа сталей	Основное назначение	Типичные марки	Регламентирующий ГОСТ
Конструкционные	Детали машин, строительные конструкции	Ст3, 20, 40Х, 30ХГСА	ГОСТ 380, ГОСТ 1050, ГОСТ 4543
Инструментальные	Режущий и мерительный инструмент	У7, У10А, Х12МФ, Р6М5	ГОСТ 1435, ГОСТ 5950, ГОСТ 19265
Коррозионностойкие	Работа в агрессивных средах	12Х18Н10Т, 08Х17Т	ГОСТ 5632
Жаропрочные	Работа при высоких температурах	12Х18Н9Т, ХН77ТЮР	ГОСТ 5632, ГОСТ 20072
Специальные	Особые физические свойства	ШХ15, 65Г, Э3А	ГОСТ 801, ГОСТ 14959, ГОСТ 21427

По качеству (степени раскисления)

Важно понимать: Степень раскисления стали влияет на её однородность, свариваемость и механические свойства.

Категория	Обозначение	Содержание вредных примесей	Применение
Кипящая	кп	S ≤ 0,055%, P ≤ 0,045%	Неответственные конструкции
Полуспокойная	пс	S ≤ 0,045%, P ≤ 0,040%	Общего назначения
Спокойная	сп	S ≤ 0,035%, P ≤ 0,035%	Ответственные конструкции
Высококачественная	А (в конце)	S ≤ 0,025%, P ≤ 0,025%	Критичные применения

Принципы маркировки и расшифровки обозначений

Структура обозначения марки стали

[Углерод] + [Легирующие элементы] + [Качество] + [Способ производства]

Обозначения легирующих элементов

Буква	Элемент	Символ	Основное влияние на свойства
А	Азот	N	Повышение прочности, снижение пластичности
Б	Ниобий	Nb	Измельчение зерна, повышение прочности
В	Вольфрам	W	Повышение твердости и теплостойкости
Г	Марганец	Mn	Раскисление, повышение прочности
Д	Медь	Cu	Повышение коррозионной стойкости
К	Кобальт	Co	Повышение жаропрочности и магнитных свойств
М	Молибден	Mo	Повышение прокаливаемости и жаропрочности
Н	Никель	Ni	Повышение прочности и вязкости
П	Фосфор	P	Повышение прочности (вредная примесь в больших количествах)
Р	Бор	B	Повышение прокаливаемости
С	Кремний	Si	Раскисление, повышение упругих свойств
Т	Титан	Ti	Измельчение зерна, карбидообразование
Ф	Ванадий	V	Измельчение зерна, повышение прочности
Х	Хром	Cr	Повышение коррозионной стойкости и прокаливаемости
Ц	Цирконий	Zr	Раскисление, измельчение зерна
Ю	Алюминий	Al	Раскисление, измельчение зерна

                Правила чтения содержания элементов
                Цифра после буквы показывает примерное содержание элемента в процентах
Отсутствие цифры означает содержание менее 1,5% (обычно 0,8-1,2%)
Для углерода: цифры в начале марки показывают содержание в сотых долях процента
Для инструментальных сталей: цифра после "У" показывает содержание углерода в десятых долях процента



Углеродистые стали: маркировка и применение

Стали обыкновенного качества (ГОСТ 380-2005)

Маркируются буквами Ст с последующей цифрой от 0 до 6. Чем больше номер, тем выше содержание углерода и механические свойства.

Марка	Содержание C, %	σв, МПа	σт, МПа	Применение
Ст0	до 0,23	310-380	-	Неответственные детали
Ст1кп/пс/сп	0,06-0,12	310-400	200	Заклепки, шайбы, прокладки
Ст2кп/пс/сп	0,09-0,15	330-420	210	Малонагруженные детали
Ст3кп/пс/сп	0,14-0,22	370-490	240	Сварные конструкции, арматура
Ст4кп/пс/сп	0,18-0,27	410-550	260	Болты, валы, оси
Ст5кп/пс/сп	0,28-0,37	500-640	300	Детали машин, крепеж
Ст6кп/пс/сп	0,38-0,49	600-720	360	Детали повышенной прочности

Рекомендация: Для ответственных сварных конструкций следует применять спокойную сталь (сп), так как она обладает более однородной структурой и лучшими механическими свойствами.

Качественные углеродистые конструкционные стали (ГОСТ 1050-2013)

Маркируются двузначными цифрами, показывающими среднее содержание углерода в сотых долях процента.

Марка	Содержание C, %	Твердость НВ	Термообработка	Типичное применение
08кп/пс	0,05-0,11	≤143	Нормализация	Холодная штамповка, тонколистовой прокат
10	0,07-0,14	≤143	Нормализация, цементация	Втулки, пальцы, винты
15	0,12-0,19	≤149	Нормализация, цементация	Оси, пальцы, копиры, кулачки
20	0,17-0,24	≤156	Нормализация, цементация	Валы, зубчатые колеса, муфты
25	0,22-0,30	≤179	Нормализация, улучшение	Валы, оси, рычаги, зубчатые колеса
30	0,27-0,35	≤179	Нормализация, улучшение	Оси, коленчатые валы, шпиндели
35	0,32-0,40	≤197	Улучшение	Валы, шестерни, штоки, болты
40	0,37-0,45	≤207	Улучшение	Коленвалы, шатуны, зубчатые колеса
45	0,42-0,50	≤229	Улучшение, закалка ТВЧ	Валы, шпиндели, зубчатые колеса
50	0,47-0,55	≤241	Улучшение, закалка ТВЧ	Слабонагруженные пружины, диски
55	0,52-0,60	≤255	Улучшение, закалка ТВЧ	Пружины, рессоры, диски сцепления
60	0,57-0,65	≤269	Закалка + отпуск	Пружины, рессоры повышенной упругости

                Особенности термообработки углеродистых сталей
                Нормализация (850-900°C): для сталей с содержанием углерода до 0,25%
Улучшение (закалка + высокий отпуск): для сталей 30-60
Цементация: эффективна для сталей 10-25 (низкоуглеродистых)
Закалка ТВЧ: для поверхностного упрочнения сталей 40-60



Легированные стали: система обозначений

Низколегированные конструкционные стали

Содержат до 2,5% легирующих элементов. Обеспечивают повышенную прочность, свариваемость и коррозионную стойкость по сравнению с углеродистыми сталями.

Марка стали	Химический состав, %	σв, МПа	Особенности и применение
09Г2С	C≤0,12; Mn:1,4-1,8; Si:0,5-0,8	490-630	Хладостойкость до -70°C, сварные конструкции, сосуды под давлением
16ГС	C:0,13-0,19; Mn:1,2-1,6; Si:0,4-0,7	490-640	Строительные конструкции, мостостроение
17ГС	C:0,14-0,20; Mn:1,2-1,6; Si:0,4-0,7	510-660	Листовой прокат, профили для строительства
17Г1С	C:0,14-0,20; Mn:1,2-1,6; Si:0,4-0,7	490-630	Магистральные газо- и нефтепроводы
10ХСНД	C≤0,12; Cr:0,6-0,9; Si:0,8-1,1; Ni:0,5-0,8; Cu:0,4-0,65	490-640	Повышенная атмосферостойкость, вагоностроение
15ХСНД	C≤0,18; Cr:0,6-0,9; Si:0,8-1,1; Ni:0,3-0,6; Cu:0,4-0,65	510-670	Атмосферостойкая сталь для мостов, конструкций

Среднелегированные конструкционные стали

Содержат от 2,5 до 10% легирующих элементов. Обладают высокой прокаливаемостью и применяются для изготовления ответственных деталей машин.

Марка стали	Химический состав, %	Термообработка	σв после т/о, МПа	Применение
15Х	C:0,12-0,19; Cr:0,7-1,0	Цементация + закалка	600-750	Шестерни, кулачки, пальцы поршней
20Х	C:0,17-0,24; Cr:0,7-1,0	Цементация + закалка	700-900	Зубчатые колеса, распредвалы, поршневые пальцы
40Х	C:0,36-0,44; Cr:0,8-1,1	Улучшение	700-900	Валы, оси, болты повышенной прочности
45Х	C:0,42-0,50; Cr:0,8-1,1	Улучшение	750-950	Шпиндели, валы, зубчатые колеса
40ХН	C:0,36-0,44; Cr:0,45-0,75; Ni:1,0-1,4	Улучшение	850-1050	Коленвалы, шатуны, болты высокой прочности
30ХГСА	C:0,28-0,34; Cr:0,8-1,1; Mn:0,8-1,1; Si:0,9-1,2	Улучшение	980-1180	Ответственные детали авиационных двигателей
40ХН2МА	C:0,37-0,44; Cr:0,6-0,9; Ni:1,25-1,65; Mo:0,15-0,25	Улучшение	1000-1200	Роторы турбин, валы компрессоров

Влияние легирующих элементов на свойства стали

Хром (Cr): повышает прокаливаемость, коррозионную стойкость, твердость
Никель (Ni): увеличивает прочность и вязкость, снижает критическую скорость закалки
Молибден (Mo): измельчает зерно, повышает прокаливаемость и жаропрочность
Марганец (Mn): раскислитель, повышает прочность и прокаливаемость
Кремний (Si): раскислитель, повышает упругие свойства
Ванадий (V): измельчает зерно, повышает прочность и износостойкость

Нержавеющие стали: коррозионностойкие сплавы

Нержавеющие стали содержат не менее 10,5% хрома, который образует на поверхности защитную оксидную пленку, обеспечивающую коррозионную стойкость.

Аустенитные нержавеющие стали

Наиболее распространенная группа, характеризующаяся высокой коррозионной стойкостью, хорошей свариваемостью и технологичностью.

Марка ГОСТ	Аналог AISI	Химический состав, %	Применение
03Х18Н11	304L	C≤0,03; Cr:17-19; Ni:9-12	Сварные конструкции, химическое оборудование
08Х18Н10	304	C≤0,08; Cr:17-19; Ni:9-11	Пищевая промышленность, бытовая техника
12Х18Н10Т	321	C≤0,12; Cr:17-19; Ni:9-11; Ti:0,6-1,2	Сварные конструкции при Т до 600°C
10Х17Н13М2Т	316Ti	C≤0,10; Cr:16-18; Ni:12-14; Mo:2-3; Ti:0,6-1,2	Химическая промышленность, морская вода
03Х17Н14М3	316L	C≤0,03; Cr:16-18; Ni:13-15; Mo:2,5-3,5	Фармацевтическая промышленность
08Х18Н10Т	321	C≤0,08; Cr:17-19; Ni:9-11; Ti:0,5-0,8	Криогенное оборудование

Ферритные нержавеющие стали

Марка ГОСТ	Аналог AISI	Химический состав, %	Применение
08Х13	410S	C≤0,08; Cr:12-14	Столовые приборы, декоративные изделия
12Х17	430	C≤0,12; Cr:16-18	Кухонная утварь, автомобильные детали
08Х17Т	439	C≤0,08; Cr:16-18; Ti:0,3-0,8	Выхлопные системы автомобилей

Мартенситные нержавеющие стали

Марка ГОСТ	Аналог AISI	Химический состав, %	Твердость HRC	Применение
20Х13	420	C:0,16-0,25; Cr:12-14	45-50	Режущий инструмент, клапаны двигателей
30Х13	420	C:0,26-0,35; Cr:12-14	50-55	Пружины, режущие инструменты
40Х13	420	C:0,36-0,45; Cr:12-14	55-60	Хирургические инструменты, ножи

Важно для сварки: При сварке нержавеющих сталей необходимо учитывать склонность к образованию горячих трещин и межкристаллитной коррозии. Рекомендуется использовать стабилизированные титаном или ниобием марки.

Инструментальные стали: специальные марки

Углеродистые инструментальные стали (ГОСТ 1435-99)

Маркируются буквой У с последующей цифрой, обозначающей содержание углерода в десятых долях процента.

Марка	Содержание C, %	Твердость HRC	Применение
У7	0,65-0,74	58-62	Молотки, кувалды, зубила, керны
У8	0,75-0,84	60-64	Стамески, долота, клейма, пуансоны
У9	0,85-0,94	61-65	Слесарные инструменты, ножи
У10	0,95-1,04	62-65	Напильники, надфили, ножовочные полотна
У11	1,05-1,14	63-65	Резцы, сверла малых диаметров
У12	1,15-1,24	63-66	Напильники высших классов, шаберы
У13	1,25-1,34	64-66	Бритвы, хирургические инструменты

Легированные инструментальные стали

Марка	Химический состав, %	Твердость HRC	Применение
9ХС	C:0,85-0,95; Cr:0,95-1,25; Si:1,2-1,6	61-65	Метчики, плашки, развертки
ХВГ	C:0,9-1,05; Cr:0,9-1,2; W:1,2-1,6; Mn:0,8-1,1	62-65	Штампы, калибры, режущий инструмент
Х12МФ	C:1,45-1,65; Cr:11-12,5; Mo:0,4-0,6; V:0,15-0,3	60-64	Штампы холодного деформирования
5ХНМ	C:0,5-0,6; Cr:0,5-0,8; Ni:1,4-1,8; Mo:0,2-0,3	52-58	Штампы горячего деформирования

Быстрорежущие стали (ГОСТ 19265-73)

Обозначаются буквой Р (rapid - быстрый) с цифрой, показывающей содержание вольфрама.

Марка	Химический состав, %	Красностойкость, °C	Применение
Р9	C:0,85-0,95; W:8,5-9,5; Cr:3,8-4,4; V:2,0-2,6	600-620	Резцы, сверла, фрезы
Р18	C:0,73-0,83; W:17-18,5; Cr:3,8-4,4; V:1,0-1,4	620-630	Сложный фасонный инструмент
Р6М5	C:0,82-0,9; W:5,5-6,5; Mo:5-5,5; Cr:3,8-4,4; V:1,7-2,1	620	Универсальный режущий инструмент
Р6М5К5	Р6М5 + Co:4,5-5,5	630-650	Особо ответственный инструмент

Термообработка быстрорежущих сталей

Типовой режим для Р6М5:

Закалка: 1220-1230°C в соляной ванне
Охлаждение: в масле до 50-80°C, затем на воздухе
Отпуск: трехкратный при 550-570°C по 1 часу
Твердость после термообработки: 63-66 HRC

Стали специального назначения

Подшипниковые стали (ГОСТ 801-78)

Маркируются буквами ШХ с цифрой, показывающей содержание хрома в десятых долях процента.

Марка	Химический состав, %	Твердость HRC	Применение
ШХ15	C:0,95-1,05; Cr:1,3-1,65; Mn:0,2-0,4; Si:0,17-0,37	61-66	Шарики и ролики подшипников Ø до 30мм
ШХ15СГ	ШХ15 + Si:0,4-0,65; Mn:0,9-1,2	62-66	Подшипники повышенной точности
ШХ20СГ	C:0,95-1,05; Cr:1,4-1,8; Si:0,4-0,65; Mn:0,9-1,2	61-66	Крупные подшипники (Ø > 30мм)

Рессорно-пружинные стали

Марка	Химический состав, %	σ0,2, МПа	Применение
65Г	C:0,62-0,7; Mn:0,9-1,2	1300-1500	Пружины, рессоры автомобилей
60С2А	C:0,57-0,65; Si:1,6-2,0	1400-1600	Пружины клапанов двигателей
50ХФА	C:0,47-0,55; Cr:0,8-1,1; V:0,1-0,2	1500-1700	Высоконагруженные пружины

Электротехнические стали

Марка	Содержание Si, %	Удельные потери, Вт/кг	Применение
Э11	0,8-1,8	7,5	Роторы и статоры электродвигателей
Э21	1,8-2,8	5,0	Сердечники трансформаторов малой мощности
Э42	3,8-4,8	2,5	Силовые трансформаторы

Подробные таблицы химического состава

Наиболее популярные конструкционные стали

Марка	C, %	Mn, %	Si, %	Cr, %	Ni, %	S, % не более	P, % не более
Ст3сп	0,14-0,22	0,4-0,65	0,15-0,3	≤0,3	≤0,3	0,040	0,035
09Г2С	≤0,12	1,3-1,7	0,5-0,8	≤0,3	≤0,3	0,035	0,030
20	0,17-0,24	0,35-0,65	0,17-0,37	≤0,25	≤0,25	0,035	0,035
45	0,42-0,50	0,5-0,8	0,17-0,37	≤0,25	≤0,25	0,035	0,035
40Х	0,36-0,44	0,5-0,8	0,17-0,37	0,8-1,1	≤0,3	0,035	0,035
30ХГСА	0,28-0,34	0,8-1,1	0,9-1,2	0,8-1,1	≤0,3	0,025	0,025

Коррозионностойкие стали основных марок

Марка	C, %	Cr, %	Ni, %	Mo, %	Ti, %	Mn, %	Si, %
12Х18Н10Т	≤0,12	17-19	9-11	-	0,6-1,2	≤2,0	≤0,8
08Х18Н10	≤0,08	17-19	9-11	-	-	≤2,0	≤0,8
10Х17Н13М2Т	≤0,10	16-18	12-14	2-3	0,6-1,2	≤2,0	≤0,8
12Х17	≤0,12	16-18	-	-	-	≤0,8	≤0,8
20Х13	0,16-0,25	12-14	≤0,6	-	-	≤0,8	≤0,8

Расчет углеродного эквивалента

Для оценки свариваемости сталей используется формула углеродного эквивалента:

CEV = C + Mn/6 + (Cr+Mo+V)/5 + (Ni+Cu)/15

При CEV > 0,45% необходим предварительный подогрев при сварке.

Механические свойства и характеристики

Механические свойства после термообработки

Марка стали	Термообработка	σв, МПа	σ0,2, МПа	δ5, %	ψ, %	KCU, Дж/см²	НВ
Ст3	Прокат	380-490	235	26	55	59	131
20	Нормализация 860°C	410	250	31	65	128	137
45	Нормализация 840°C	600	370	19	45	49	179
45	Улучшение 200°C	900	700	12	35	39	269
40Х	Улучшение 500°C	735	540	17	55	78	217
30ХГСА	Улучшение 500°C	1080	930	11	45	59	321
40ХН2МА	Улучшение 550°C	1200	1000	12	50	78	363

Физические свойства при комнатной температуре

Марка стали	Плотность, кг/м³	Модуль упругости, ГПа	Коэфф. Пуассона	Теплопроводность, Вт/(м·К)	Удельная теплоемкость, Дж/(кг·К)
Углеродистые	7850	210	0,28	50-60	460
Легированные	7800-7850	210	0,28-0,30	25-45	460-500
Нержавеющие	7900-8000	200	0,30	15-25	500

Влияние температуры на механические свойства

При повышении температуры: снижается прочность, увеличивается пластичность
При понижении температуры: увеличивается прочность, снижается вязкость
Хладноломкость: особенно выражена у углеродистых сталей ниже -20°C
Жаропрочность: сохранение свойств при высоких температурах (легированные стали)

Области применения различных марок стали

Строительство и металлоконструкции

Тип конструкции	Марка стали	Преимущества	ГОСТ
Каркасы зданий	Ст3сп/пс, С235, С245	Хорошая свариваемость, экономичность	ГОСТ 27772
Мостовые конструкции	09Г2С, 15ХСНД	Хладостойкость, атмосферостойкость	ГОСТ 19281
Арматура железобетона	А500С, 25Г2С	Повышенная прочность сцепления	ГОСТ 34028
Листовые конструкции	09Г2С-12, Ст3сп5	Штампуемость, свариваемость	ГОСТ 19903

Машиностроение

Выбор сталей для деталей машин

Деталь	Марка стали	Термообработка	Твердость
Валы передач	40Х, 45	Улучшение + закалка ТВЧ	45-55 HRC (поверхность)
Зубчатые колеса	20ХН3А, 18ХГТ	Цементация + закалка	58-63 HRC (поверхность)
Пружины	65Г, 60С2А	Закалка + отпуск	45-50 HRC
Подшипники качения	ШХ15, ШХ15СГ	Закалка + отпуск	61-66 HRC

Нефтегазовая промышленность

Стали для нефтегазового оборудования

Магистральные трубопроводы: 17Г1С-У, К60 (Х70), К65 (Х80)
Оборудование НПЗ: 09Г2С, 16ГС, 10Г2ФБЮ
Морские платформы: 10ХСНД, 15ХСНД (атмосферостойкие)
Высокотемпературное оборудование: 12ХМ, 15ХМ, 12Х1МФ
Криогенные емкости: 09Г2С, 08Х18Н10Т (до -196°C)

Пищевая промышленность

Требования к пищевым сталям: Материалы должны соответствовать санитарным нормам и не выделять вредных веществ при контакте с продуктами.

Применение	Марка стали	Особенности
Емкости для хранения	08Х18Н10, 12Х18Н10Т	Коррозионная стойкость, легкость очистки
Технологическое оборудование	08Х18Н10Т, 10Х17Н13М2Т	Стойкость к органическим кислотам
Режущие инструменты	40Х13, 95Х18	Твердость + коррозионная стойкость

Практическое руководство по выбору марки стали

Алгоритм выбора стали

                Пошаговый алгоритм выбора
                Определите условия эксплуатации: температуру, среду, нагрузки
Выберите группу стали: конструкционная, инструментальная, специальная
Уточните требования к обработке: сварка, резка, штамповка
Рассчитайте экономическую целесообразность: стоимость + срок службы
Проверьте наличие сертификатов: соответствие ГОСТ, ТУ



Критерии выбора по условиям эксплуатации

Условие эксплуатации	Рекомендуемые марки	Не рекомендуется	Примечания
Низкие температуры (до -40°C)	09Г2С, 16ГС	Углеродистые стали	Испытания на ударную вязкость при рабочей температуре
Высокие температуры (400-600°C)	12ХМ, 15Х5М	Обычные конструкционные	Необходим расчет на длительную прочность
Агрессивные среды	12Х18Н10Т, 10Х17Н13М2Т	Углеродистые и низколегированные	Выбор зависит от типа среды
Ударные нагрузки	30ХГСА, 40ХН2МА	Высокоуглеродистые стали	Высокие требования к вязкости
Износ при трении	ШХ15, 40Х с ТВЧ	Низкоуглеродистые стали	Поверхностное упрочнение

Экономические аспекты выбора

Расчет экономической эффективности

При выборе марки стали следует учитывать не только первоначальную стоимость, но и:

Стоимость термообработки и обработки
Ожидаемый срок службы изделия
Стоимость замены и ремонта
Требования к точности размеров
Возможность вторичной переработки

Общие затраты = Стоимость материала + Обработка + (Эксплуатация / Срок службы)

Типичные ошибки при выборе стали

Частые ошибки:

Выбор стали только по прочностным характеристикам без учета условий эксплуатации
Использование нержавеющих сталей там, где достаточно обычных с защитным покрытием
Игнорирование требований к свариваемости при проектировании сварных конструкций
Неучет изменения свойств стали после термообработки
Применение дорогих легированных сталей для неответственных конструкций

Термообработка и её влияние на свойства

Основные виды термообработки

Вид термообработки	Температура, °C	Охлаждение	Назначение	Применимые стали
Отжиг	720-760	С печью	Снятие напряжений, разупрочнение	Все стали
Нормализация	850-950	На воздухе	Измельчение зерна, повышение прочности	Углеродистые, низколегированные
Закалка	850-1050	В воде, масле	Максимальная твердость	Стали с C > 0,3%
Отпуск	150-650	На воздухе	Снижение хрупкости после закалки	Закаленные стали
Улучшение	Закалка + отпуск	-	Оптимальное сочетание прочности и вязкости	Конструкционные 30-60

Режимы термообработки популярных сталей

Сталь 45 (широко применяемая конструкционная)

Нормализация: 840°C → воздух (НВ 170-217)
Улучшение: 840°C → масло + 550°C → воздух (НВ 197-269)
Закалка ТВЧ: 840-860°C → вода (HRC 45-55 поверхность)

Сталь 40Х (легированная конструкционная)

Улучшение: 860°C → масло + 500°C → воздух
Закалка: 860°C → масло (HRC 55-60)
Отпуск: 200°C (высокая твердость) / 500°C (высокая вязкость)

Дефекты термообработки и их предотвращение

Дефект	Причина	Как избежать	Способ исправления
Трещины при закалке	Высокие внутренние напряжения	Предварительный подогрев, выбор охлаждающей среды	Отжиг + повторная термообработка
Недостаточная твердость	Низкая температура закалки или медленное охлаждение	Контроль температуры, интенсивность охлаждения	Повторная закалка
Обезуглероживание	Окислительная атмосфера печи	Защитная атмосфера, соляные ванны	Механическая обработка поверхности
Коробление	Неравномерный нагрев или охлаждение	Равномерный нагрев, постепенное охлаждение	Правка, повторная термообработка

                Современные методы термообработки
                ТВЧ (токи высокой частоты): поверхностная закалка без нагрева сердцевины
Лазерная закалка: точное локальное упрочнение
Изотермическая закалка: в расплавах солей при постоянной температуре
Вакуумная термообработка: предотвращение окисления и обезуглероживания



Соответствие международным стандартам

Основные системы маркировки в мире

Американская система (AISI/SAE)

AISI 10XX: углеродистые стали (XX = содержание углерода в сотых %)
AISI 41XX: хромо-молибденовые стали
AISI 3XX: нержавеющие аустенитные стали
AISI 4XX: нержавеющие ферритные и мартенситные стали

Европейская система (EN)

EN 10025: конструкционные стали (S235, S355, S460)
EN 10088: нержавеющие стали
EN 10083: стали для термообработки

Таблица соответствия основных марок

ГОСТ (Россия)	AISI (США)	EN (Европа)	DIN (Германия)	JIS (Япония)	GB (Китай)
Ст3сп	A36	S235JR	St37-2	SS400	Q235A
09Г2С	A514 Gr.E	S355J2G3	StE355	SM490A	Q345B
20	1020	C22E	Ck22	S20C	20
45	1045	C45E	Ck45	S45C	45
40Х	5140	41Cr4	41Cr4	SCr440	40Cr
12Х18Н10Т	321	X6CrNiTi18-10	X6CrNiTi18-10	SUS321	0Cr18Ni9Ti
08Х18Н10	304	X5CrNi18-10	X5CrNi18-10	SUS304	0Cr18Ni9
10Х17Н13М2Т	316Ti	X6CrNiMoTi17-12-2	X6CrNiMoTi17-12-2	SUS316Ti	0Cr17Ni12Mo2Ti

Важное замечание: Приведенные аналоги являются приближенными. При импорте/экспорте металлопроката необходимо проводить детальное сравнение химического состава и механических свойств.

Особенности международной торговли сталью

Требования при экспорте/импорте

Сертификат качества: подтверждение соответствия химического состава
Механические испытания: в соответствии с требованиями страны-импортера
Сертификат происхождения: для применения льготных пошлин
Экологические требования: соответствие стандартам REACH (Европа)
Антидемпинговые пошлины: учет при ценообразовании

Заключение и рекомендации

Правильная расшифровка и выбор марок стали является основой успешной работы с металлопрокатом. Понимание системы маркировки по ГОСТ позволяет:

                Ключевые преимущества знания маркировки сталей
                Правильный выбор материала для конкретных условий эксплуатации
Оптимизация затрат за счет обоснованного выбора марки стали
Предотвращение аварийных ситуаций из-за неправильного применения материала
Эффективное планирование технологических процессов обработки
Грамотное ведение переговоров с поставщиками металлопроката



Практические рекомендации специалистам

Для инженеров-конструкторов

При проектировании учитывайте не только прочностные, но и технологические свойства стали
Всегда указывайте в документации требования к термообработке
Предусматривайте возможные замены марок стали с обоснованием
Учитывайте влияние сварки на свойства материала в зоне термического влияния

Для специалистов по закупкам

Требуйте от поставщиков полные сертификаты качества с указанием химического состава
Изучайте возможности замещения импортных марок отечественными аналогами
Учитывайте сезонные колебания цен на различные марки стали
Планируйте закупки с учетом сроков поставки специальных марок

Для технологов и сварщиков

Изучайте влияние легирующих элементов на свариваемость
Рассчитывайте углеродный эквивалент для определения необходимости предварительного подогрева
Подбирайте сварочные материалы в соответствии с маркой основного металла
Контролируйте режимы термообработки после сварки для ответственных конструкций

Тенденции развития сталей и маркировки

Современная металлургия развивается в направлении создания:

Высокопрочных низколегированных сталей с улучшенными экологическими характеристиками
Специализированных сталей для работы в экстремальных условиях (арктические температуры, высокие давления)
Сталей с улучшенной обрабатываемостью для современных технологий производства
Экономнолегированных сталей с заменой дефицитных элементов на более доступные

Рекомендация: Следите за изменениями в стандартах и появлением новых марок сталей. Регулярно обновляйте свои знания через специализированную литературу и профессиональные курсы.
