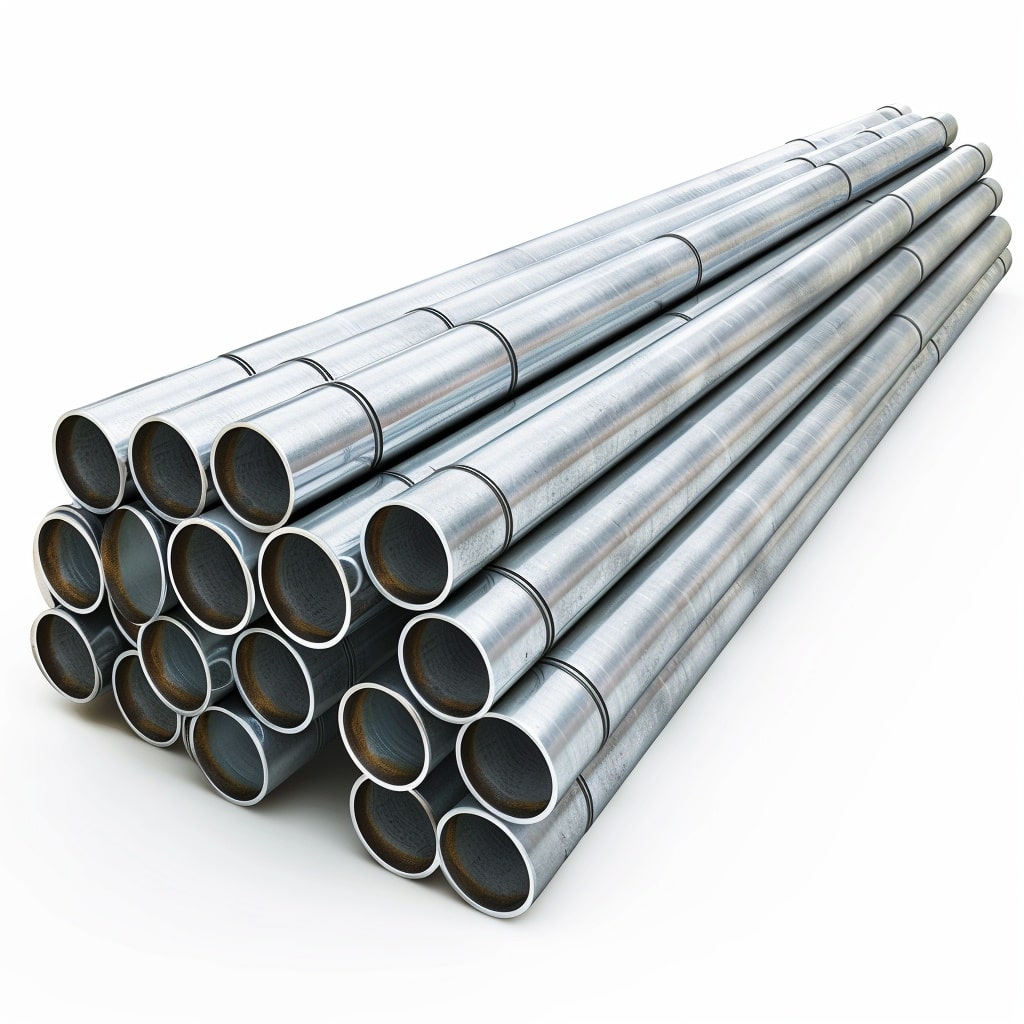

К категории водогазопроводных относят сварные стальные трубы, применяемые в системах газо- и водоснабжения, отопления, а также для создания металлоконструкций. Метод сварки определяется технологией, используемой производителем. Сварка в печи – более дорогой способ, однако он позволяет получить изделия с идеальной геометрией, без грата и с хорошей гибкостью. Чаще всего используют сварку током высокой частоты.
В таблице представлены внутренние и внешние размеры, условный диаметр, вес стальных круглых водогазопроводных черных и оцинкованных труб по ГОСТ 3262-75.
- Дн (Dн) - наружный или внешний диаметр в миллиметрах согласно ГОСТ.
- Ду (DN) - условный проход, условный диаметр или номинальный диаметр - условная величина, определяющая внутренний диаметр трубы в миллиметрах или приблизительно в дюймах. Это основная размерная характеристика для водогазопроводных, оцинкованных труб и фитингов.
- S - толщина стенки в мм.
| Труба стальная водогазопроводная (ВГП) | Вес 1 метра погонного, кг | Длина трубы | Метров в тонне | ||||
|---|---|---|---|---|---|---|---|
| Размер трубы | Внутренний диаметр (Ду) | Толщина (S) | Размер в дюймах | Наружный диаметр (Дн) | |||
| Труба ВГП 6х1.8 мм | 6 | 1.8 | ¼″ | 10,2 | 0,37 | 6м,7.8м,10.5м,12м | 2681,8 |
| Труба ВГП 6х2.0 мм | 6 | 2 | ¼″ | 10,2 | 0,40 | 6м,7.8м,10.5м,12м | 2472,5 |
| Труба ВГП 6х2.5 мм | 6 | 2.5 | ¼″ | 10,2 | 0.47 | 6м,7.8м,10.5м,12м | 2106,4 |
| Труба ВГП 8х2.0 мм | 8 | 2 | ⅓″ | 13,5 | 0,57 | 6м,7.8м,10.5м,12м | 1763,0 |
| Труба ВГП 8х2.2 мм | 8 | 2.2 | ⅓″ | 13,5 | 0.61 | 6м,7.8м,10.5м,12м | 1631,1 |
| Труба ВГП 8х2.8 мм | 8 | 2.8 | ⅓″ | 13,5 | 0.74 | 6м,7.8м,10.5м,12м | 1353,4 |
| Труба ВГП 10х2.0 мм | 10 | 2 | 2/5″ | 17 | 0.74 | 6м,7.8м,10.5м,12м | 1351,6 |
| Труба ВГП 10х2.8 мм | 10 | 2.8 | 2/5″ | 17 | 0.98 | 6м,7.8м,10.5м,12м | 1019,8 |
| Труба ВГП 15х2.5 мм | 15 | 2.5 | ½″ | 21,3 | 1.16 | 6м,7.8м,10.5м,12м | 862,7 |
| Труба ВГП 15х2.8 мм | 15 | 2.8 | ½″ | 21,3 | 1,28 | 6м,7.8м,10.5м,12м | 782,8 |
| Труба ВГП 15х3.2 мм | 15 | 3.2 | ½″ | 21,3 | 1.43 | 6м,7.8м,10.5м,12м | 700,1 |
| Труба ВГП 20х2.5 мм | 20 | 2.5 | ¾″ | 26,8 | 1.50 | 6м,7.8м,10.5м,12м | 667,5 |
| Труба ВГП 20х2.8 мм | 20 | 2.8 | ¾″ | 26,8 | 1,66 | 6м,7.8м,10.5м,12м | 603,4 |
| Труба ВГП 20х3.2 мм | 20 | 3.2 | ¾″ | 26,8 | 1.86 | 6м,7.8м,10.5м,12м | 536,9 |
| Труба ВГП 25х2.8 мм | 25 | 2.8 | 1″ | 33,5 | 2,12 | 6м,7.8м,10.5м,12м | 471,7 |
| Труба ВГП 25х3.2 мм | 25 | 3.2 | 1″ | 33,5 | 2.39 | 6м,7.8м,10.5м,12м | 418,2 |
| Труба ВГП 25х4.0 мм | 25 | 4 | 1″ | 33,5 | 2.91 | 6м,7.8м,10.5м,12м | 343,6 |
| Труба ВГП 32х2.8 мм | 32 | 2.8 | 1 ¼″ | 42,3 | 2,73 | 6м,7.8м,10.5м,12м | 366,6 |
| Труба ВГП 32х3.2 мм | 32 | 3.2 | 1 ¼″ | 42,3 | 3,09 | 6м,7.8м,10.5м,12м | 324,1 |
| Труба ВГП 32х4.0 мм | 32 | 4 | 1 ¼″ | 42,3 | 3.78 | 6м,7.8м,10.5м,12м | 264,7 |
| Труба ВГП 40х3.0 мм | 40 | 3 | 1 ½″ | 48 | 3,33 | 6м,7.8м,10.5м,12м | 300,4 |
| Труба ВГП 40х3.5 мм | 40 | 3.5 | 1 ½″ | 48 | 3,84 | 6м,7.8м,10.5м,12м | 260,3 |
| Труба ВГП 50х3.0 мм | 50 | 3 | 2″ | 60 | 4.22 | 6м,7.8м,10.5м,12м | 237,1 |
| Труба ВГП 50х3.5 мм | 50 | 3.5 | 2″ | 60 | 4,88 | 6м,7.8м,10.5м,12м | 205,1 |
| Труба ВГП 50х4.5 мм | 50 | 4.5 | 2″ | 60 | 6.16 | 6м,7.8м,10.5м,12м | 162,4 |
| Труба ВГП 65х3.2 мм | 65 | 3.2 | 2 ½″ | 75,5 | 5.71 | 6м,7.8м,10.5м,12м | 175,3 |
| Труба ВГП 65х4.0 мм | 65 | 4 | 2 ½″ | 75,5 | 7,05 | 6м,7.8м,10.5м,12м | 141,8 |
| Труба ВГП 65х4.5 мм | 65 | 4.5 | 2 ½″ | 75,5 | 7.88 | 6м,7.8м,10.5м,12м | 126,9 |
| Труба ВГП 80х3.5 мм | 80 | 3.5 | 3″ | 88,5 | 7.34 | 6м,7.8м,10.5м,12м | 136,3 |
| Труба ВГП 80х4.0 мм | 80 | 4 | 3″ | 88,5 | 8,34 | 6м,7.8м,10.5м,12м | 120 |
| Труба ВГП 80х4.5 мм | 80 | 4.5 | 3″ | 88,5 | 9.32 | 6м,7.8м,10.5м,12м | 107,3 |
| Труба ВГП 90х3.5 мм | 90 | 3.5 | 3 ½″ | 101,3 | 8.44 | 6м,7.8м,10.5м,12м | 118,5 |
| Труба ВГП 90х4.0 мм | 90 | 4 | 3 ½″ | 101,3 | 9.6 | 6м,7.8м,10.5м,12м | 104,2 |
| Труба ВГП 90х4.5 мм | 90 | 4.5 | 3 ½″ | 101,3 | 10.74 | 6м,7.8м,10.5м,12м | 93,1 |
| Труба ВГП 100х4.0 мм | 100 | 4 | 4″ | 114 | 10.85 | 6м,7.8м,10.5м,12м | 92,2 |
| Труба ВГП 100х4.5 мм | 100 | 4.5 | 4″ | 114 | 12,15 | 6м,7.8м,10.5м,12м | 82,3 |
| Труба ВГП 100х5.0 мм | 100 | 5 | 4″ | 114 | 13.44 | 6м,7.8м,10.5м,12м | 74,4 |
| Труба ВГП 125х4.0 мм | 125 | 4 | 5″ | 140 | 13.42 | 6м,7.8м,10.5м,12м | 74,5 |
| Труба ВГП 125х4.5 мм | 125 | 4.5 | 5″ | 140 | 15.04 | 6м,7.8м,10.5м,12м | 66,5 |
| Труба ВГП 125х5.5 мм | 125 | 5.5 | 5″ | 140 | 18.24 | 6м,7.8м,10.5м,12м | 54,8 |
| Труба ВГП 150х4.0 мм | 150 | 4 | 6″ | 165 | 15.88 | 6м,7.8м,10.5м,12м | 63 |
| Труба ВГП 150х4.5 мм | 150 | 4.5 | 6″ | 165 | 17.81 | 6м,7.8м,10.5м,12м | 56,1 |
| Труба ВГП 150х5.5 мм | 150 | 5.5 | 6″ | 165 | 21.63 | 6м,7.8м,10.5м,12м | 46,2 |
