При проектировании металлических конструкций часто возникает вопрос: что выбрать — швеллер или двутавр? Оба профиля широко применяются в строительстве, но имеют разные характеристики прочности и области применения. В этой статье мы подробно разберем, какой профиль прочнее и в каких случаях лучше использовать каждый из них.
Что такое швеллер и двутавровая балка
- Форма: П-образное сечение с одной стенкой и двумя полками
- ГОСТ: 8240-97
- Высота: 50-400 мм
- Ширина полки: 32-115 мм

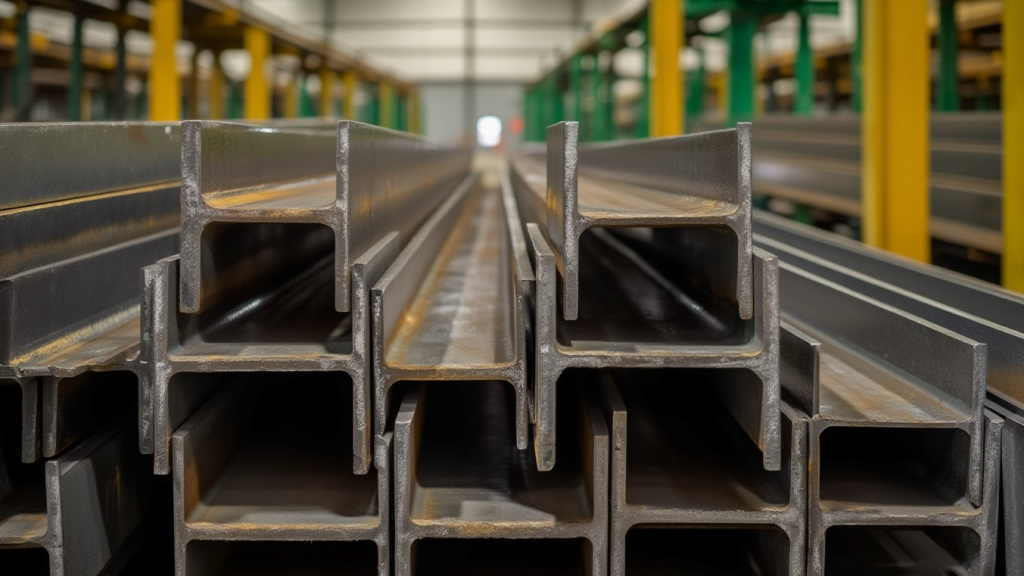

- Форма: Н-образное сечение с двумя полками по обе стороны стенки
- ГОСТ: 8239, ГОСТ Р 57837-2017
- Высота: 100-1013 мм
- Ширина полки: до 400 мм
Оба профиля изготавливаются из углеродистой или легированной стали методом горячей прокатки. В строительстве двутавры традиционно применяют в тяжёлых несущих конструкциях (мосты, каркасы высотных зданий, колонны), а швеллеры — в более лёгких металлических каркасах, кровлях и хозяйственных постройках.
Основные отличия конфигурации и прочности
Ключевое отличие: Двутавр имеет двустороннюю жёсткость благодаря полкам по обе стороны стенки, что обеспечивает высокую несущую способность. Швеллер с одной полкой лучше сопротивляется боковым нагрузкам из-за смещённого центра тяжести.
Преимущества двутавровой балки:
- Высокий момент инерции: Полки двутавра расположены далеко от нейтральной оси, что минимизирует изгибающие моменты. Момент инерции в 4-6 раз выше, чем у швеллера той же высоты.
- Двусторонняя жёсткость: Н-образное сечение обеспечивает равномерное распределение нагрузки с двух сторон стенки.
- Максимальная прочность: При одинаковой высоте двутавр выдерживает значительно большие вертикальные нагрузки с минимальным прогибом.
- Большая несущая способность: Идеально подходит для тяжёлых конструкций с большими пролётами.
Преимущества швеллера:
- Устойчивость к боковым нагрузкам: Смещённый центр тяжести даёт хорошую устойчивость к косым воздействиям.
- Лёгкость: При той же высоте швеллер весит меньше двутавра, что снижает транспортные расходы.
- Экономичность: Меньший расход металла делает швеллер дешевле.
- Удобство монтажа: Полка швеллера легко крепится к стенам и опорам вплотную к основанию.
Для профилей одинаковой высоты двутавровая балка обладает значительно большей жёсткостью при изгибе. Практически двутавр превосходит швеллер по моменту инерции в 4-6 раз, что означает во столько же раз меньший прогиб под нагрузкой.
Технический расчёт прочности
Для инженерного расчёта ключевыми показателями являются момент инерции сечения (Ix) и момент сопротивления (Wx). Чем больше эти величины, тем прочнее профиль при изгибе.
| Параметр | Двутавр 20Б1 (h=200мм) | Швеллер 20П (h=200мм) | Разница |
|---|---|---|---|
| Высота профиля | 200 мм | 200 мм | — |
| Ширина полки | 100 мм | 76 мм | +24 мм |
| Толщина стенки | 5,5 мм | 5,2 мм | +0,3 мм |
| Момент сопротивления Wx | ~294 см³ | ~59 см³ | В 5 раз больше |
Практический пример: При одинаковой нагрузке двутавровая балка 20Б1 прогнётся в 5 раз меньше, чем швеллер 20П. Это объясняется почти пятикратной разницей в моменте сопротивления.
У двутавра благодаря двум полкам материал распределён далеко от нейтральной оси, что создаёт высокий коэффициент инерции. У швеллера односторонее распределение материала снижает этот показатель, но даёт преимущество при боковых нагрузках.
Применение и выбор профиля
- Мосты и путепроводы
- Перекрытия больших пролетов
- Колонны многоэтажных зданий
- Каркасы высотных сооружений
- Конструкции с высокими вертикальными нагрузками
- Лёгкие металлические каркасы
- Прогонные балки кровель
- Фермы и навесы
- Хозяйственные постройки
- Конструкции с боковыми нагрузками
Ключевые факторы при выборе:
- Тип нагрузки: Двутавр для больших вертикальных нагрузок, швеллер для боковых и косых воздействий
- Жёсткость: У двутавра момент инерции значительно выше
- Бюджет: Швеллер легче и дешевле при ограниченных средствах
- Монтаж: Швеллер проще крепить к стенам, двутавр требует сложного монтажа
- Размеры: Двутавры доступны высотой до 1000 мм, швеллеры — до 400 мм
Заключение: что прочнее — швеллер или двутавр?
При прочих равных размерах и толщине стенок двутавровая балка значительно прочнее швеллера. Её Н-образное сечение обеспечивает высокую жёсткость, двустороннюю несущую способность и большой момент инерции, позволяя выдерживать большие вертикальные нагрузки с минимальным прогибом.
Швеллер выигрывает в универсальности: он легче, дешевле и обеспечивает хорошую устойчивость к боковым нагрузкам. Выбор профиля должен основываться на конкретных требованиях проекта, расчётах на изгиб и сжатие, а также на экономической целесообразности.
